In jedem zweiten Forenthread zum Balkonkraftwerk taucht die Frage nach der Erdung auf, und die Antworten reichen vom Erdspieß im Blumenkasten bis zum Achselzucken. Beides greift daneben. Ob dein Modulrahmen eine Verbindung zur Erde braucht, hängt an drei nüchternen Fragen: woran die Module hängen, wie groß die Metallfläche ist und ob das Haus eine Blitzschutzanlage trägt.
Drei Dinge heißen „Erdung“ und meinen Verschiedenes
Die Verwirrung beginnt beim Wort. In der Elektrotechnik stehen hinter „erden“ drei Aufgaben mit unterschiedlichen Zielen.
Die Schutzerdung über den Schutzleiter sorgt dafür, dass bei einem Isolationsfehler im Gerät genug Strom fließt, um die Sicherung auszulösen. Sie betrifft Geräte der Schutzklasse I, also alles mit Metallgehäuse und Schutzkontaktstecker, vom Wasserkocher bis zur Waschmaschine.
Der Potentialausgleich verfolgt ein anderes Ziel. Er verbindet metallene Teile miteinander, damit zwischen ihnen keine berührbare Spannungsdifferenz entstehen kann. Wer gleichzeitig den Heizkörper und das Modulgestell anfasst, soll dabei nichts spüren.
Die Funktionserdung dient dem Betrieb der Anlage, etwa der Störunterdrückung oder der Ableitung statischer Aufladung. Genau in diese Kategorie fällt der Punkt, den die DIN VDE 0100-712 für Photovoltaikanlagen beschreibt: Metallene Montagesysteme werden in den Funktionspotentialausgleich einbezogen, ausgeführt mit mindestens 6 mm² Kupfer.
Für das Balkonkraftwerk ist damit schon die halbe Antwort gefunden. Es geht in dieser Frage fast nie um Schutzerdung. Es geht um den Umgang mit größeren Metallflächen.
Warum der Standardfall ohne Erdung auskommt

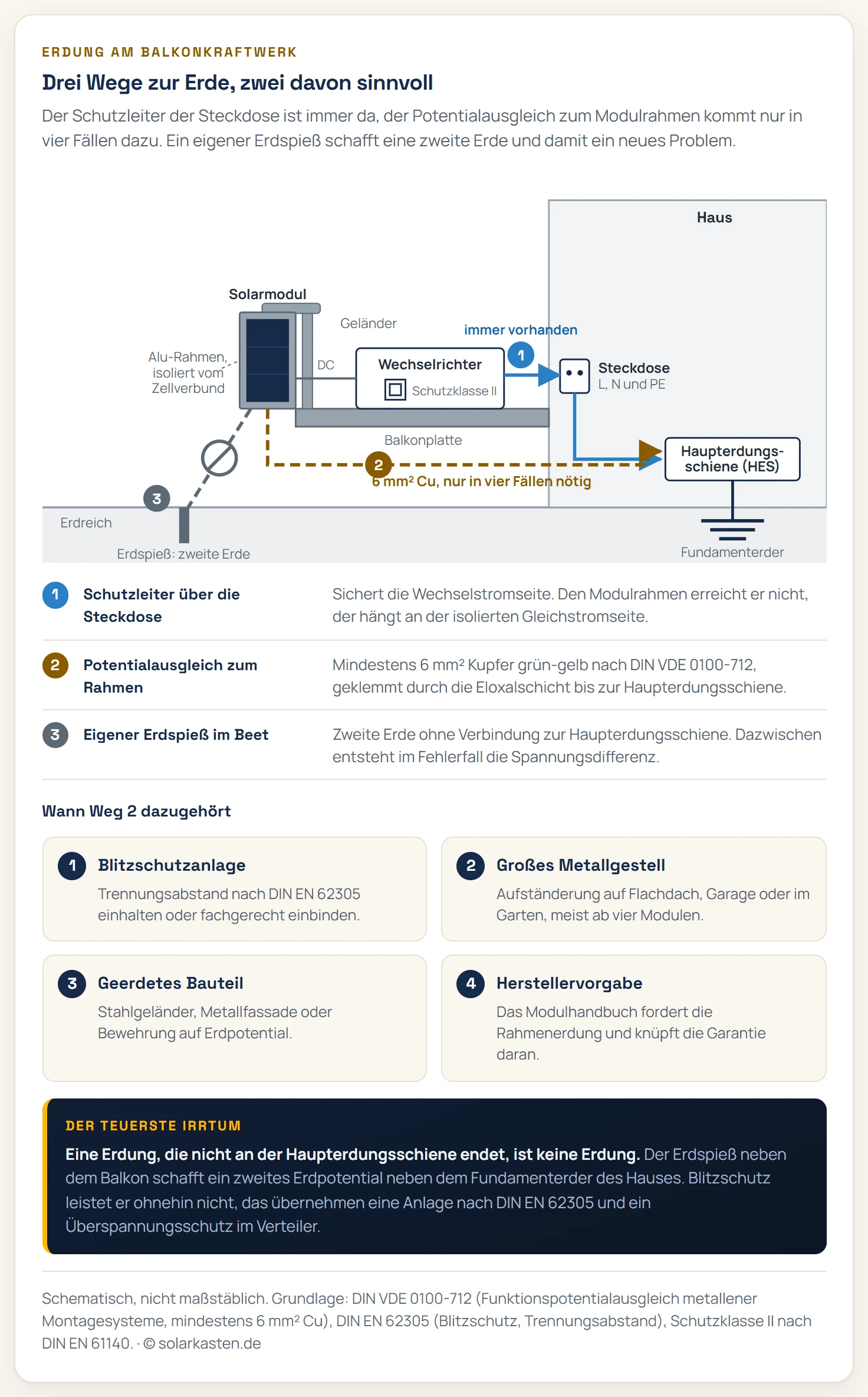

Zwei Wege sind sinnvoll, der dritte ist es nicht: Ein eigener Erdspieß schafft eine zweite Erde ohne Verbindung zur Haupterdungsschiene.
Ein Mikrowechselrichter für Steckersolargeräte trägt fast immer das Symbol mit den zwei ineinanderliegenden Quadraten, das Zeichen der Schutzklasse II. Es bedeutet doppelte oder verstärkte Isolierung: Zwischen den spannungsführenden Teilen im Inneren und allem, was du anfassen kannst, liegen zwei unabhängige Isolationsschichten. Ein solches Gerät braucht keinen Schutzleiteranschluss, und deshalb findest du am Gehäuse auch keine Erdungsschraube.
Auf der Wechselstromseite ist damit alles geklärt. Die Zuleitung führt Außenleiter, Neutralleiter und Schutzleiter zur Steckdose, der Netz- und Anlagenschutz im Wechselrichter trennt bei Netzfehlern innerhalb von Sekundenbruchteilen ab.
Auf der Gleichstromseite liegt der Fall anders und bleibt trotzdem unkritisch. Der Aluminiumrahmen eines Moduls ist vom Zellverbund durch die Einbettung und die Rückseite isoliert. Solange diese Isolation intakt ist, liegt der Rahmen auf keinem definierten Potential. Bricht sie, meldet der Wechselrichter einen Isolationsfehler und speist nicht mehr ein. Das ist die Sicherheitsreserve, mit der praktisch jedes Steckersolargerät ausgeliefert wird.
Der ehrliche Befund lautet deshalb: Die große Mehrheit der Balkonkraftwerke in Deutschland ist nicht geerdet, und im Standardfall verlangt das auch niemand.
Die vier Fälle, in denen ein Potentialausgleich dazugehört
| Fall | Was ihn auslöst | Was zu tun ist |
|---|---|---|
| Äußere Blitzschutzanlage | Fangstangen, Ableitungen oder Dachleitungen am Gebäude | Fachplanung: Trennungsabstand einhalten oder fachgerecht einbinden |
| Großflächiges Metallgestell | Aufständerung auf Flachdach, Garage oder im Garten, meist ab vier Modulen | Gestell mit 6 mm² Cu an die Haupterdungsschiene |
| Geerdete Metallkonstruktion | Anlage sitzt an Stahlgeländer, Metallfassade oder Bewehrung | Einbindung prüfen lassen, oft ohnehin schon verbunden |
| Herstellervorgabe | Installationshandbuch des Moduls fordert die Rahmenerdung | Vorgabe umsetzen, sonst wackelt die Produktgarantie |
Der erste Fall ist der wichtigste, weil er am häufigsten unterschätzt wird. Hat dein Haus einen Blitzableiter, gelten für alles Metallische in dessen Nähe die Regeln der Blitzschutznorm DIN EN 62305. Dort geht es um den Trennungsabstand: Bleibt genug Luft zwischen Anlage und Ableitung, wird nichts verbunden. Reicht der Abstand nicht, muss die Anlage in den Blitzschutz eingebunden werden. Beides gehört in die Hand einer Fachkraft, weil der nötige Abstand von Gebäudehöhe, Anzahl der Ableitungen und Blitzschutzklasse abhängt.
Der zweite Fall betrifft dich, sobald aus zwei Modulen eine kleine Anlage wird. Eine Aufständerung auf dem Garagendach mit vier Modulen bringt mehrere Quadratmeter Aluminium zusammen, oft auf einem Metallgestell. Hier greift die Vorgabe der DIN VDE 0100-712 zum Funktionspotentialausgleich in ihrem eigentlichen Sinn. Wie eine solche Konstruktion mechanisch aussieht, steht im Detail in unserem Artikel zur Aufständerung auf dem Flachdach.
Der dritte Fall entscheidet sich vor Ort. Ein einbetoniertes Stahlgeländer mit Kontakt zur Bewehrung liegt faktisch auf Erdpotential, ein aufgedübeltes Aluminiumgeländer auf einer gedämmten Fassade nicht. Diese Frage beantwortet eine Messung, keine Vermutung.
So sieht ein fachgerechter Potentialausgleich aus
Wenn geerdet wird, dann richtig. Die Anforderungen sind überschaubar:
- Leitung: grün-gelber Kupferleiter mit mindestens 6 mm² Querschnitt, für die Außenmontage UV-beständig und mechanisch geschützt verlegt.
- Klemmen: spezielle Erdungsklemmen mit Zacken oder Schneidschraube. Sie sind nötig, weil die Eloxalschicht des Aluminiumrahmens elektrisch isoliert. Eine normale Schraube auf blankem Eloxal ergibt optisch eine Verbindung und elektrisch keine.
- Ziel: die Haupterdungsschiene im Hausanschlussraum, an der auch Fundamenterder, Wasser- und Heizungsleitungen zusammenlaufen.
- Weg: möglichst kurz und gerade, ohne enge Schlaufen.
Der letzte Punkt wird am häufigsten ignoriert. Eine Erdung, die nicht an der Haupterdungsschiene endet, ist keine Erdung. Sie ist eine zweite Erde. Genau dazwischen entstehen im Fehlerfall Spannungsdifferenzen, und dann steht der Betreiber zwischen zwei Potentialen.
Der Erdspieß im Beet ist keine Abkürzung
Die beliebteste Bastellösung sieht so aus: ein Meter Baustahl in die Erde, 6-mm²-Leitung an den Modulrahmen, fertig. Sie ist aus drei Gründen schlechter als gar keine Erdung.
Sie erzeugt eine zweite Erde. Der Fundamenterder des Hauses und der Spieß im Beet haben unterschiedliche Erdungswiderstände. Bei einem Netzfehler oder einem Blitzeinschlag in der Nachbarschaft heben sich beide unterschiedlich stark an, und die Differenz liegt dann zwischen Modulrahmen und allem anderen im Haus.
Sie kann Blitzteilströme einladen. Ein Erdspieß direkt an der Fassade schafft einen Weg, auf dem Teilströme aus dem Erdreich in Richtung Gebäude wandern, statt sich im Boden zu verteilen.
Sie täuscht Sicherheit vor. Der Betreiber glaubt, Blitzschutz zu haben, und verzichtet auf die Maßnahmen, die wirklich helfen: ein Überspannungsschutz im Verteiler und eine Anlage, die sich im Gewitter vom Netz nehmen lässt.
Was Erdung mit der Modultechnik macht
Es gibt einen Effekt, bei dem der Erdbezug tatsächlich in die Technik hineinreicht: die potenzialinduzierte Degradation, kurz PID. Sie entsteht, wenn zwischen Zellen und geerdetem Rahmen dauerhaft eine Spannung anliegt und Feuchtigkeit einen Kriechweg öffnet. Betroffen sind vor allem große Anlagen mit hohen Strangspannungen.
Beim Balkonkraftwerk mit zwei Modulen und wenigen zehn Volt je Strang bleibt PID praktisch bedeutungslos. Wer die Zusammenhänge trotzdem genauer kennen will, findet sie in unserem Vergleich von Glas-Glas- und Glas-Folie-Modulen, denn die Bauart entscheidet über die Feuchteaufnahme im Laminat.
Praktisch relevanter ist die andere Richtung. Ein Modul mit beschädigter Isolation zieht den Isolationswiderstand nach unten, der Wechselrichter meldet einen Fehler und schaltet ab. Ein geerdeter Rahmen macht diesen Fehler früher sichtbar, weil der Ableitstrom dann einen definierten Weg hat. Wie du eine solche Meldung einordnest, steht in unserem Artikel zum defekten Wechselrichter.
Sonderfall Garten, Gartenhaus und Carport
Steht die Anlage frei im Garten, ändert sich die Ausgangslage. Ein Gestell im Erdreich hat über seine Verankerung ohnehin Erdkontakt, und der Weg zur Haupterdungsschiene des Hauses ist lang. Drei Punkte helfen bei der Einordnung:
- Nähe zum Gebäude. Führt die Zuleitung ins Haus, gehört die Anlage elektrisch zur Hausinstallation. Ein Potentialausgleich ist dann sinnvoll und wird bei größeren Metallgestellen zur Anforderung.
- Metallmenge. Ein einzelnes aufgeständertes Modul auf einem Kunststoff- oder Holzrahmen ist unkritisch. Eine Reihe aus vier Modulen auf verzinktem Stahl ist es nicht.
- Exponierte Lage. Gartenhäuser haben selten eine Blitzschutzanlage. Steht das Gestell frei auf einer Wiese und ist der höchste Punkt der Umgebung, lohnt eine Fachmeinung vor dem Aufbau.
Wer das machen darf und was es kostet
Am Modulrahmen selbst darfst du schrauben, an der Haupterdungsschiene und im Verteiler nicht. Sobald die Leitung im Hausanschlussraum aufgelegt wird, ist das Arbeit an der festen Installation, und die gehört in die Hände einer Elektrofachkraft. Die Angebote dafür liegen üblicherweise bei 100 bis 300 Euro, der größte Kostenblock ist die Kabelführung von der Anlage bis zur Schiene.
Das Material bleibt günstig: Erdungsklemmen für 1 bis 3 Euro je Stück und eine 6-mm²-Leitung für wenige Euro pro Meter. Wer eine größere Aufständerung plant, holt die Kosten am besten gleich mit ins Angebot, solange der Elektriker ohnehin für die Außensteckdose kommt. Welche Steckverbindung dafür in Frage kommt, klärt unser Vergleich Schuko oder Wieland.
Fazit
Die kurze Antwort auf die Ausgangsfrage: Dein Balkonkraftwerk an der Brüstung braucht keine Erdung, und das ist das Ergebnis von Schutzklasse II und einer isolierten Gleichstromseite. Interessant wird es an vier Stellen, und die kannst du in fünf Minuten selbst durchgehen: Blitzschutzanlage am Haus, großflächiges Metallgestell, Montage an geerdeten Bauteilen, Vorgabe im Modulhandbuch. Trifft einer dieser Punkte zu, führt der Weg über einen sauberen Potentialausgleich mit 6 mm² Kupfer bis zur Haupterdungsschiene.
In keinem Fall hilft der Erdspieß im Beet. Er kostet Zeit und Material und verschlechtert die Ausgangslage. Wer sich unsicher ist, lässt die Frage beim nächsten Termin einer Elektrofachkraft mit klären, am besten zusammen mit dem fachgerechten Anschluss der Anlage.
Häufige Fragen
Muss ich mein Balkonkraftwerk erden?
Im typischen Fall nicht. Zwei Module an einer Balkonbrüstung, ein Mikrowechselrichter der Schutzklasse II und ein Haus ohne äußere Blitzschutzanlage kommen ohne zusätzliche Erdung aus. Pflicht wird ein Potentialausgleich erst, wenn die Anlage auf einer großflächigen Metallkonstruktion sitzt, an ein geerdetes Bauteil angeschraubt wird, in der Nähe einer Blitzschutzanlage liegt oder der Modulhersteller es im Handbuch verlangt.
Was bedeutet Schutzklasse II beim Wechselrichter?
Das Symbol mit den zwei ineinanderliegenden Quadraten steht für doppelte oder verstärkte Isolierung. Ein solches Gerät braucht keinen Schutzleiteranschluss, weil zwischen spannungsführenden Teilen und der berührbaren Oberfläche zwei voneinander unabhängige Isolationsschichten liegen. Nahezu alle Mikrowechselrichter für Steckersolargeräte sind so gebaut, deshalb hat ihr Gehäuse auch keine Erdungsschraube.
Reicht der Schutzkontakt der Steckdose als Erdung?
Für den Wechselrichter ja, für den Modulrahmen nein. Der Schutzkontakt führt den Schutzleiter des Hausnetzes an das Gerät heran und sichert die Wechselstromseite ab. Eine Verbindung zum Aluminiumrahmen der Module oder zum Montagegestell entsteht dadurch nicht, denn diese Teile hängen an der Gleichstromseite und sind vom Gehäuse isoliert.
Welchen Querschnitt braucht die Erdungsleitung?
Für den Funktionspotentialausgleich metallener Montagesysteme nennt die DIN VDE 0100-712 mindestens 6 mm² Kupfer, grün-gelb isoliert. Weniger ist elektrisch wie mechanisch grenzwertig, mehr schadet nicht. Angeschlossen wird an der Haupterdungsschiene des Gebäudes, nicht an einer beliebigen Wasserleitung und nicht an einem eigenen Spieß im Beet.
Was kostet der Potentialausgleich durch eine Elektrofachkraft?
Für den überschaubaren Fall am Wohnhaus liegen die Angebote meist zwischen 100 und 300 Euro, abhängig von der Leitungslänge bis zur Haupterdungsschiene und vom Aufwand für die Kabelführung. Das Material selbst ist günstig: Erdungsklemmen kosten 1 bis 3 Euro pro Stück, die 6-mm²-Leitung wenige Euro pro Meter.
Schützt eine Erdung mein Balkonkraftwerk vor Blitzschlag?
Nein, und diese Erwartung führt zu gefährlichen Bastellösungen. Eine einzelne Erdungsleitung vom Modulrahmen in den Boden bietet keinen Blitzschutz, sie kann Blitzteilströme sogar erst ins Gebäude führen. Blitzschutz ist eine eigene Anlage nach DIN EN 62305, und in deren Nähe gelten Trennungsabstände statt Anschluss auf eigene Faust.
Mein Balkongeländer ist aus Metall, ändert das etwas?
Es kommt darauf an, ob das Geländer selbst geerdet ist. Ein einbetoniertes Stahlgeländer mit Verbindung zur Bewehrung liegt praktisch auf Erdpotential, dann hängt der Modulrahmen über die Halterung bereits daran. Ein aufgeschraubtes Aluminiumgeländer auf einer gedämmten Fassade ist dagegen elektrisch nur ein isoliertes Metallstück. Im Zweifel klärt das eine Elektrofachkraft mit einem Messgerät in wenigen Minuten.
Verliere ich die Garantie, wenn ich nicht erde?
Möglich, denn manche Modulhersteller schreiben die Einbindung des Rahmens in ihrem Installationshandbuch ausdrücklich vor und knüpfen die Produktgarantie an die Einhaltung. Das ist eine vertragliche Anforderung des Herstellers und unabhängig davon, was die Normenlage für dein Montageszenario verlangt. Ein Blick ins Handbuch vor der Montage kostet fünf Minuten.
