Sobald ein Speicher ins Spiel kommt, taucht der Begriff in jedem Angebot auf. Gemeint ist ein Gerät, das mehrere Aufgaben in einem Gehäuse bündelt, für die sonst zwei Kisten an der Wand hängen. Der eigentliche Gewinn zeigt sich dabei erst innen: Ein ganzer Umwandlungsschritt entfällt.
Was in dem Gehäuse steckt
Ein Hybrid-Wechselrichter besteht innen aus drei Baugruppen, die an einem gemeinsamen internen Gleichstromkreis hängen, dem sogenannten DC-Bus.
Die MPP-Tracker sitzen an den Moduleingängen. Sie regeln Spannung und Strom so, dass jeder Modulstrang seine maximal mögliche Leistung abgibt. Größere Geräte haben zwei oder drei davon, was wichtig wird, sobald Modulgruppen unterschiedlich ausgerichtet sind.
Der Batterie-Laderegler ist ein DC/DC-Wandler. Er passt die Bus-Spannung an die Spannung der Batterie an, in beide Richtungen: beim Laden herunter, beim Entladen herauf. Weil er nur zwischen zwei Gleichspannungen vermittelt, arbeitet er mit Wirkungsgraden um 98 Prozent.
Die Wechselrichterbrücke formt aus der Gleichspannung des Busses die 230-Volt-Sinuswelle für das Hausnetz. Sie ist das Bauteil, das auch ein gewöhnlicher Strang-Wechselrichter hat.
Dazu kommt die Steuerung, die alles zusammenhält: Sie liest den Zähler am Netzanschluss, kennt den Ladestand der Batterie und entscheidet im Sekundentakt, welcher Weg gerade gefahren wird.

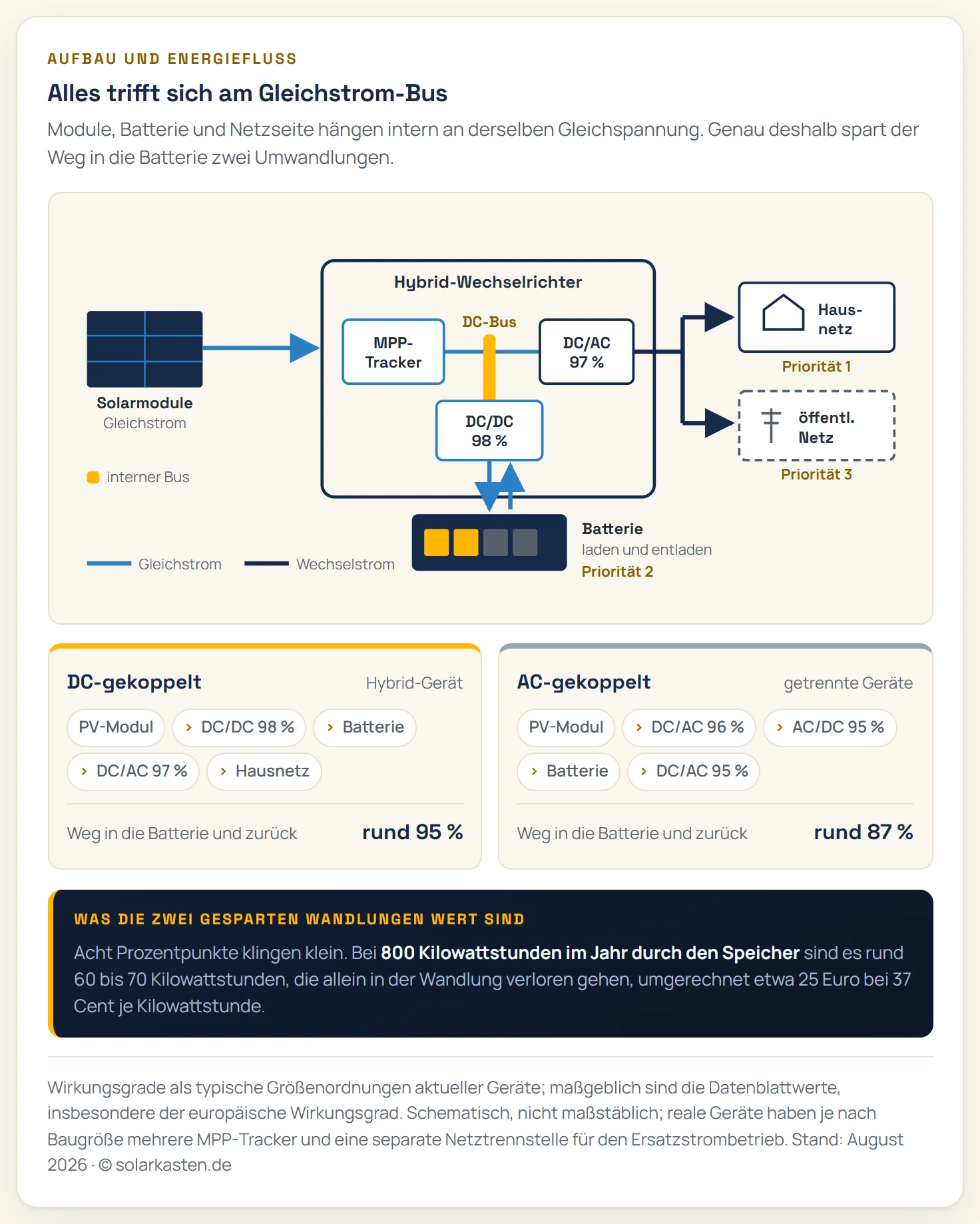

Alles trifft sich am internen Gleichstrom-Bus: Deshalb erreicht der Solarstrom die Batterie über einen einzigen Wandler statt über drei.
DC-Kopplung: der Schritt, der entfällt
Hier steckt der technische Kern. Ein Batteriespeicher arbeitet mit Gleichstrom, Solarmodule liefern Gleichstrom, und das Hausnetz braucht Wechselstrom. Die Frage ist, an welcher Stelle gewandelt wird.
AC-gekoppelt (getrennte Geräte): Der PV-Wechselrichter macht aus dem Modulstrom Wechselstrom. Soll dieser Strom in die Batterie, wandelt der Batteriewechselrichter ihn zurück in Gleichstrom. Beim Entladen wird ein drittes Mal gewandelt. Die Kette lautet DC → AC → DC → AC.
DC-gekoppelt (Hybrid-Gerät): Der Modulstrom geht über den Laderegler direkt in die Batterie. Erst beim Entladen ins Hausnetz wird einmal gewandelt. Die Kette lautet DC → DC → AC.
| Weg | Wandlungen | typischer Systemwirkungsgrad |
|---|---|---|
| AC-gekoppelt | 3 | rund 80 bis 88 % |
| DC-gekoppelt | 2 | rund 90 bis 95 % |
Was das konkret bedeutet: Gehen in einem Haushalt 800 Kilowattstunden im Jahr durch den Speicher, kostet der AC-Weg gegenüber dem DC-Weg rund 60 bis 70 Kilowattstunden an Umwandlungsverlusten. Bei 37 Cent je Kilowattstunde sind das etwa 25 Euro im Jahr.
Die AC-Kopplung hat trotzdem ihre Berechtigung, und zwar bei der Nachrüstung. Läuft eine PV-Anlage seit Jahren mit einem funktionierenden Strang-Wechselrichter, ist ein AC-gekoppelter Speicher der Weg, der das bestehende Gerät weiterlaufen lässt. Der Hybrid-Ansatz lohnt sich vor allem dann, wenn Anlage und Speicher gemeinsam geplant werden.
Wie das Gerät entscheidet
Die Steuerung folgt einer festen Rangfolge. Ihre Datenbasis liefert ein Zähler oder Smart Meter direkt am Netzanschlusspunkt, der im Sekundentakt meldet, ob das Haus gerade Strom bezieht oder abgibt.
Bei Sonnenschein:
- Hausverbrauch decken. Was die Geräte im Haus gerade ziehen, kommt direkt aus den Modulen.
- Batterie laden. Der Überschuss geht in den Speicher, bis er voll ist oder die maximale Ladeleistung erreicht wird.
- Ins Netz einspeisen. Erst was danach übrig bleibt, verlässt das Haus.
Ohne Sonne kehrt sich die Kette um: erst Batterie entladen, dann Netzbezug.
Diese Grundlogik lässt sich bei den meisten Geräten anpassen. Übliche Stellschrauben sind Zeitfenster (Batterie erst ab 14 Uhr laden, damit mittags eine Einspeisespitze gekappt wird), eine Mindestreserve für den Notstromfall und Ladegrenzen zur Schonung der Zellen. Manche Systeme beziehen zusätzlich eine Wetterprognose ein und lassen Platz im Speicher, wenn nachmittags noch viel Sonne erwartet wird.
Notstrom, Ersatzstrom und Schwarzstart
Bei einem Netzausfall schaltet sich jeder normale Wechselrichter ab. Das ist Vorschrift und schützt Monteure, die an der Leitung arbeiten. Damit trotzdem Strom im Haus ankommt, braucht es eine Netztrennstelle, die das Hausnetz sicher vom öffentlichen Netz trennt, bevor das Gerät ein eigenes Netz aufbaut.
Drei Ausbaustufen sind gebräuchlich:
| Stufe | Was sie versorgt | Umschaltung |
|---|---|---|
| Notstrom | eine separate Steckdose am Gerät | oft manuell, mit Unterbrechung |
| Ersatzstrom | ausgewählte Stromkreise oder das Hausnetz | automatisch, typisch Sekunden bis rund 30 s |
| unterbrechungsfrei (USV-artig) | ausgewählte Stromkreise | unter 10 Millisekunden |
Für Kühlschrank, Licht und Heizungspumpe genügt eine Umschaltung im Sekundenbereich. Wer einen Rechner ohne Absturz weiterlaufen lassen will, braucht die unterbrechungsfreie Variante, und die ist deutlich teurer.
Schwarzstartfähig heißt: Das Gerät fährt nach einem vollständigen Ausfall aus eigener Kraft wieder hoch, allein mit der Spannung aus den Modulen oder der Batterie. Ohne diese Eigenschaft bleibt eine Anlage mit leerem Speicher stehen, bis das öffentliche Netz zurückkommt, selbst bei strahlender Sonne. Bei einem länger andauernden Ausfall ist das der Unterschied zwischen einer nutzlosen und einer arbeitenden Anlage.
Wichtig bei der Planung: Ersatzstrom braucht eine Auslegung der Notstromleistung. Typische Hybrid-Geräte liefern im Inselbetrieb 3 bis 5 Kilowatt, was für Beleuchtung, Kühlgeräte und Kommunikation reicht. Durchlauferhitzer, Herd und Wärmepumpe sprengen diesen Rahmen und gehören in den nicht versorgten Teil des Hausnetzes.
Wirkungsgrade richtig lesen
Datenblätter nennen mehrere Wirkungsgrade, und der größte davon ist der am wenigsten aussagekräftige.
Der maximale Wirkungsgrad liegt bei aktuellen Hybrid-Geräten bei 98,0 bis 98,6 Prozent. Er gilt für einen einzigen, günstigen Betriebspunkt und eignet sich vor allem für die Werbung.
Der europäische Wirkungsgrad gewichtet mehrere Teillastbereiche nach ihrer Häufigkeit in mitteleuropäischen Anlagen. Er liegt typischerweise ein bis zwei Prozentpunkte unter dem Maximum und beschreibt den Alltag deutlich besser, denn eine PV-Anlage arbeitet die meiste Zeit weit unter Volllast.
Der Batteriewirkungsgrad beschreibt den Weg vom Laderegler durch die Zellen und zurück. Bei LiFePO4-Speichern liegt er um 95 Prozent.
Erst alle drei zusammen ergeben den Systemwirkungsgrad. Ein Gerät mit 98,6 Prozent Spitzenwert und schwachem Teillastverhalten kann in der Praxis hinter einem Gerät mit 98,0 Prozent Spitze zurückbleiben.
Hybrid-Technik im Balkonkraftwerk
Im Kleinen taucht dieselbe Architektur bei Balkonkraftwerk-Speichern auf, und die Bauform entscheidet über die Verluste.
Speicher mit eigenen MC4-Eingängen hängen zwischen Modulen und Mikrowechselrichter. Sie nehmen den Modulstrom als Gleichstrom auf, laden damit direkt ihre Zellen und geben nur die gerade benötigte Leistung an den Wechselrichter weiter. Funktional ist das eine DC-Kopplung mit den entsprechend geringen Verlusten. Viele dieser Geräte bringen dafür eigene MPP-Tracker mit.
Speicher zwischen Wechselrichter und Steckdose arbeiten AC-gekoppelt. Sie müssen den bereits gewandelten Wechselstrom für die Zellen wieder gleichrichten und beim Entladen erneut wandeln, mit den bekannten Zusatzverlusten.
Der Begriff Nulleinspeisung gehört in denselben Zusammenhang. Gemeint ist ein Betrieb, bei dem möglichst nichts ins öffentliche Netz abgegeben wird. Nötig sind dafür eine Messung am Netzanschlusspunkt und eine Regelung, die die Ausgangsleistung laufend an den Hausverbrauch anpasst. Wie stark dieser Hebel auf die Ersparnis wirkt, rechnet der Ratgeber wie viel ein Balkonkraftwerk spart durch.
Wo die Grenzen liegen
Drei Punkte gehören zur ehrlichen Betrachtung.
Ein Gerät für alles heißt ein Ausfallpunkt für alles. Fällt ein Hybrid-Wechselrichter aus, stehen Solarerzeugung und Speicher gleichzeitig still. Bei getrennten Geräten läuft wenigstens die PV-Anlage weiter. Was im Defektfall zu tun ist, steht im Ratgeber Wechselrichter defekt.
Batterie und Gerät sind oft aneinander gebunden. Viele Hersteller geben nur bestimmte Speicher für ihre Hybrid-Geräte frei, teils über eine proprietäre Kommunikation. Das schränkt die Auswahl beim späteren Nachrüsten oder Erweitern ein. Ein Blick in die Freigabeliste des Herstellers gehört deshalb vor die Kaufentscheidung.
Die Dimensionierung ist festgelegt. Batterieleistung und PV-Leistung teilen sich beim Hybrid-Gerät ein Gehäuse und damit eine gemeinsame Auslegungsgrenze. Wer die Anlage später deutlich vergrößert, stößt schneller an diese Grenze als bei getrennten Komponenten.
Fazit
Ein Hybrid-Wechselrichter ist im Kern ein Gerät mit einem gemeinsamen Gleichstromkreis, an dem Module, Batterie und Netzseite hängen. Genau dieser interne Bus macht den Unterschied: Der Solarstrom erreicht die Batterie über einen einzigen Wandler, was den Systemwirkungsgrad von rund 87 auf etwa 95 Prozent hebt.
Für eine neu geplante Anlage mit Speicher ist das der naheliegende Aufbau. Bei einer bestehenden Anlage mit funktionierendem Strang-Wechselrichter bleibt die AC-gekoppelte Nachrüstung der pragmatische Weg. Und wer Wert auf Strom bei Netzausfall legt, achtet auf zwei Begriffe im Datenblatt: Ersatzstrom mit automatischer Umschaltung und Schwarzstartfähigkeit.
Häufige Fragen
Was macht ein Hybrid-Wechselrichter genau?
Er vereint drei Funktionen in einem Gehäuse: Er wandelt den Gleichstrom der Solarmodule in Wechselstrom für das Hausnetz, er lädt und entlädt den Batteriespeicher, und er entscheidet in Echtzeit, wohin der erzeugte Strom fließt. Ein klassischer Aufbau braucht dafür zwei getrennte Geräte, einen PV-Wechselrichter und einen Batteriewechselrichter, plus einen Energiemanager.
Was ist der Unterschied zwischen DC-Kopplung und AC-Kopplung?
Bei der DC-Kopplung fließt der Solarstrom als Gleichstrom direkt in die Batterie, gesteuert von einem Laderegler im Gerät. Bei der AC-Kopplung wird er erst in Wechselstrom gewandelt, für die Batterie wieder in Gleichstrom zurück und beim Entladen erneut in Wechselstrom. Die DC-Variante spart zwei Umwandlungsschritte und kommt auf Systemwirkungsgrade von etwa 90 bis 95 Prozent, die AC-Variante auf rund 80 bis 88 Prozent.
Wofür sind die MPP-Tracker da?
Ein MPP-Tracker sucht laufend den Arbeitspunkt, an dem ein Modulstrang die höchste Leistung abgibt, denn dieser Punkt verschiebt sich mit Einstrahlung und Temperatur. Mehrere unabhängige Tracker sind wichtig, sobald Modulgruppen unterschiedlich ausgerichtet sind oder eine davon zeitweise im Schatten liegt. Sonst zieht der schwächste Strang die gesamte Gruppe nach unten.
Wie entscheidet der Hybrid-Wechselrichter, wohin der Strom geht?
Über eine feste Prioritätenkette, die ein Zähler am Netzanschluss speist: zuerst der aktuelle Verbrauch im Haus, dann die Ladung der Batterie, und erst was danach übrig bleibt, geht ins Netz. Reicht die Sonne nicht, kehrt sich die Reihenfolge um: erst Batterie entladen, dann Netzbezug. Die meisten Geräte lassen diese Logik über Zeitfenster oder Ladegrenzen anpassen.
Was ist der Unterschied zwischen Notstrom und Ersatzstrom?
Notstrom versorgt bei Netzausfall eine oder wenige separate Steckdosen am Gerät, oft erst nach manuellem Umschalten. Ersatzstrom baut automatisch ein eigenes Netz für ausgewählte Stromkreise oder das ganze Hausnetz auf. Die Umschaltung dauert bei einfachen Ersatzstromsystemen einige Sekunden, unterbrechungsfreie Lösungen schalten in unter 10 Millisekunden um und halten damit auch Rechner am Laufen.
Was bedeutet schwarzstartfähig?
Ein schwarzstartfähiges Gerät kann sich nach einem vollständigen Stromausfall allein aus Solarmodulen oder Batterie wieder hochfahren und ein eigenes Inselnetz aufbauen, ohne dass vorher Netzspannung anliegen muss. Ohne diese Eigenschaft bleibt eine Anlage bei leerer Batterie und fehlendem Netz stehen, selbst wenn draußen die Sonne scheint.
Welchen Wirkungsgrad erreicht ein Hybrid-Wechselrichter?
Aktuelle Geräte für Einfamilienhäuser erreichen maximale Wirkungsgrade von etwa 98,0 bis 98,6 Prozent, liegen also praktisch gleichauf mit reinen Strang-Wechselrichtern. Aussagekräftiger als der Spitzenwert ist der europäische Wirkungsgrad im Datenblatt, weil er die Teillastbereiche gewichtet, in denen eine Anlage die meiste Zeit arbeitet.
Steckt in einem Balkonkraftwerk-Speicher auch Hybrid-Technik?
In vielen Fällen ja, nur in kleinerem Maßstab. Speichersysteme mit eigenen MC4-Eingängen nehmen den Modulstrom als Gleichstrom auf, laden damit die Zellen und geben nur die benötigte Leistung an den Mikrowechselrichter weiter. Das ist funktional dieselbe DC-Kopplung. Systeme, die zwischen Wechselrichter und Steckdose hängen, arbeiten dagegen AC-gekoppelt und haben die entsprechenden Umwandlungsverluste.
Was ist Nulleinspeisung und braucht es dafür einen Hybrid-Wechselrichter?
Nulleinspeisung beschreibt den Betrieb, bei dem möglichst kein Strom ins öffentliche Netz abgegeben wird. Nötig sind dafür eine Messung am Netzanschlusspunkt und eine Regelung, die die Ausgangsleistung entsprechend nachführt. Bei Hausanlagen übernimmt das der Hybrid-Wechselrichter zusammen mit einem Smart Meter, bei Balkonkraftwerken das Energiemanagement des Speichers.
