Die Anlage läuft seit zwei Wochen, und plötzlich ist die halbe Wohnung dunkel. Der Verdacht fällt sofort auf das Balkonkraftwerk, und manchmal stimmt er auch. Bevor du irgendetwas umbaust, lohnt der Blick in den Verteilerkasten: Welcher Schalter gefallen ist, entscheidet über die gesamte Fehlersuche.

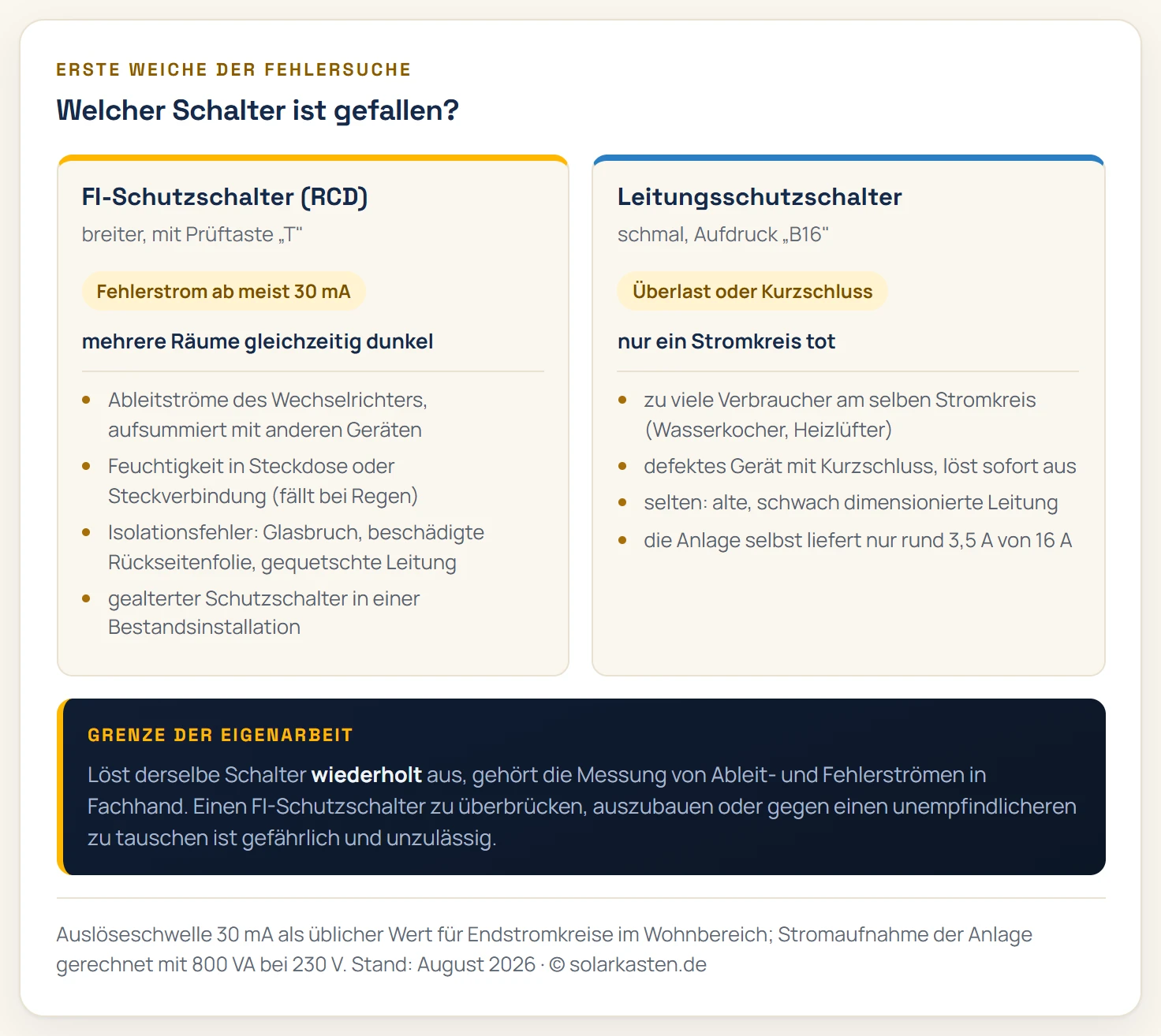

Zuerst klären: welcher Schalter ist gefallen?
Im Verteiler sitzen zwei verschiedene Schutzorgane, und sie reagieren auf grundverschiedene Dinge. Diese Unterscheidung spart dir den Großteil der Sucherei.
Der gefallene Schalter engt die Ursache sofort ein: Fehlerstrom auf der einen Seite, Überlast oder Kurzschluss auf der anderen.
| FI-Schutzschalter (RCD) | Leitungsschutzschalter (LS) | |
|---|---|---|
| Aussehen | breiter, mit Prüftaste „T” oder „Test” | schmal, Aufdruck z. B. „B16” |
| Schützt | Menschen vor Stromschlag | die Leitung vor Überhitzung |
| Löst aus bei | Fehlerstrom ab meist 30 mA | Überlast oder Kurzschluss |
| Umfang | oft mehrere Stromkreise zugleich | genau ein Stromkreis |
| Typisches Symptom | mehrere Räume gleichzeitig dunkel | nur ein Zimmer oder eine Steckdosenreihe tot |
Ein einfacher Merksatz: Sind mehrere Räume auf einmal betroffen, war es fast immer der FI. Ist nur ein Stromkreis tot, war es der Leitungsschutzschalter.
Wenn der FI-Schutzschalter auslöst
Der FI vergleicht den hinfließenden mit dem zurückfließenden Strom. Fehlen mehr als etwa 30 Milliampere, nimmt irgendwo Strom einen anderen Weg, und er trennt ab. Beim Balkonkraftwerk kommen dafür vier Ursachen in Frage.
Ableitströme des Wechselrichters
Jeder Wechselrichter hat Entstörfilter, und die erzeugen kleine Ableitströme im Schutzleitersystem. Das ist physikalisch normal und bei einwandfreien Geräten unkritisch, weil die Werte weit unter der Auslöseschwelle bleiben.
Zum Problem wird es durch Summierung. Am selben FI hängen oft Kühl- und Gefriergeräte, Computer-Netzteile, LED-Treiber, Waschmaschine und nun zusätzlich der Wechselrichter. Jedes Gerät steuert seinen Anteil bei, und irgendwann bringt das letzte Gerät das Fass zum Überlaufen. Der Wechselrichter ist dann der Auslöser und selten der eigentliche Fehler.
Der typische Hinweis darauf: Der FI fällt beim Einstecken oder beim Zuschalten großer Verbraucher, und die Anlage läuft ansonsten unauffällig. Die Lösung liegt hier in der Installation, etwa indem ein Fachbetrieb die Stromkreise anders auf mehrere FI verteilt.
Feuchtigkeit
Die häufigste Ursache im Außenbereich und die am leichtesten zu erkennende, denn sie hat ein klares Muster: Der FI fällt bei Regen, Nebel oder Tau, und bei trockenem Wetter passiert nichts.
Typische Schwachstellen:
- Außensteckdose ohne intakten Klappdeckel oder mit gebrochener Dichtung
- Steckverbindung ohne Abtropfschlaufe, sodass Wasser am Kabel entlang in die Verbindung läuft
- Verlängerungskabel für den Innenbereich, dessen Isolierung durch UV-Licht spröde geworden ist
- Kabelenden, die auf dem Balkonboden in einer Pfütze liegen
Isolationsfehler an Modul oder Leitung
Hier liegt ein echter Defekt vor. Ist das Modulglas gebrochen oder die Rückseitenfolie beschädigt, dringt Feuchtigkeit ein, und es entstehen Kriechströme über den Modulrahmen. Weil der Rahmen meist Kontakt zum geerdeten Balkongeländer hat, registriert der FI diesen Abfluss sofort.
Auch eine gequetschte Modulleitung, etwa unter einer Halterung oder an einer scharfen Kante, führt zu diesem Bild. Wie sich ein beschädigtes Modul erkennen lässt, steht im Artikel Defektes Solarmodul erkennen.
Alter des Schutzschalters
FI-Schalter altern. Sitzt im Verteiler noch ein Gerät aus den 1980er- oder 1990er-Jahren, kann es empfindlicher reagieren als vorgesehen oder im Gegenteil träge werden. Ein bestimmter Typ ist für Steckersolargeräte nicht vorgeschrieben, in Bestandsinstallationen lohnt aber die Prüfung durch eine Elektrofachkraft, ob der verbaute Schalter noch einwandfrei arbeitet. Die monatliche Betätigung der Prüftaste gehört ohnehin zur Hausroutine.
Wenn der Leitungsschutzschalter auslöst
Hier ist die Sache meist harmloser und hat oft gar nichts mit der Anlage zu tun. Ein Balkonkraftwerk verbraucht keinen nennenswerten Strom, es liefert welchen.
Zur Größenordnung: 800 Voltampere entsprechen bei 230 Volt rund 3,5 Ampere. Ein üblicher B16-Automat löst erst bei dauerhaft mehr als 16 Ampere aus. Die Einspeisung allein reicht dafür nicht annähernd.
Der oft genannte theoretische Fall: Weil die Anlage hinter der Sicherung einspeist, können sich Netzbezug und Einspeisung in der Leitung addieren. An einem Stromkreis mit 16 Ampere Absicherung könnten also rechnerisch 19,5 Ampere fließen, ohne dass der Schalter davon etwas merkt. Bei 800 Voltampere ist dieser Spielraum klein, weshalb der Gesetzgeber die Grenze genau dort gezogen hat. Praktisch relevant wird das nur an alten, schwach dimensionierten Leitungen.
Fällt der Leitungsschutzschalter also, suchst du zuerst bei den Verbrauchern am selben Stromkreis:
| Was zusammenkommt | ungefähre Stromaufnahme |
|---|---|
| Wasserkocher | 7 bis 9 A |
| Heizlüfter | 8 bis 9 A |
| Staubsauger | 3 bis 6 A |
| Waschmaschine beim Heizen | 8 bis 9 A |
| Mikrowelle | 5 bis 6 A |
Zwei dieser Geräte gleichzeitig an einem B16-Kreis, und der Schalter fällt. Ein defektes Gerät mit Kurzschluss löst dagegen sofort und ohne Vorwarnung aus.
Was der Zeitpunkt verrät
Wann genau der Schalter fällt, ist oft die wertvollste Information überhaupt. Sie grenzt die Ursache stärker ein als jede Sichtprüfung.
| Wann es passiert | Was nahe liegt |
|---|---|
| Direkt beim Einstecken der Anlage | Ableitströme des Wechselrichters, Summierung am FI |
| Nur bei Regen, Nebel oder Tau | Feuchtigkeit in Steckdose, Verbindung oder Modul |
| Morgens beim Anlaufen der Anlage | Feuchtigkeit über Nacht, Kondenswasser in der Steckverbindung |
| Immer beim Einschalten desselben Geräts | dieses Gerät prüfen, nicht die Anlage |
| An heißen Nachmittagen | Überlast am Kreis oder thermisches Problem im Wechselrichter |
| Völlig unregelmäßig, auch ohne Anlage | Fehler in der Hausinstallation |
| Seit einem Sturm oder Hagel | mechanischer Schaden an Modul oder Leitung |
Zwei Muster sind besonders eindeutig. Fällt der Schalter ausschließlich bei Nässe, beginnt die Suche mit einer gründlichen Sichtprüfung aller Verbindungen im Freien, noch vor jeder Messung. Und tritt das Problem auch mit gezogenem Netzstecker weiter auf, ist die Anlage entlastet, dann liegt der Fehler in der Hausinstallation oder an einem Verbraucher.
Notiere die Vorfälle mit Datum, Uhrzeit und Wetter. Diese Liste ist für eine Elektrofachkraft mehr wert als jede Beschreibung aus dem Gedächtnis, weil sich daraus die Messstrategie ableitet.
So grenzt du das Problem systematisch ein
Diese Reihenfolge führt in den meisten Fällen zum Ergebnis, ohne dass etwas geöffnet werden muss.
- Notieren, welcher Schalter gefallen ist. Am besten mit Foto vom Verteiler. Das ist die Information, nach der eine Elektrofachkraft als Erstes fragt.
- Netzstecker der Anlage ziehen und einen Tag normal weiterleben. Bleibt alles ruhig, ist die Anlage oder ihre Steckdose beteiligt. Tritt es weiter auf, liegt es an der Hausinstallation.
- Wetterbezug prüfen. Fällt der FI nur bei Regen, ist Feuchtigkeit die heiße Spur.
- Zeitpunkt prüfen. Fällt es immer beim Einschalten eines bestimmten Geräts, hast du den Kandidaten schon.
- Steckdose wechseln. Die Anlage testweise an einer anderen Steckdose betreiben, die an einem anderen Stromkreis hängt. Läuft es dort störungsfrei, liegt es an der ursprünglichen Leitung.
- Sichtprüfung. Steckverbindungen trocken und sauber? Kabel unbeschädigt? Modulglas ohne Riss? Rückseite der Module ohne Beschädigung?
Bleibt es unklar oder löst derselbe Schalter wiederholt aus, ist der Punkt erreicht, an dem gemessen werden muss.
Was du selbst darfst und wo Schluss ist
Selbst erledigen kannst du alles, was ohne Eingriff in die feste Installation geht: Stecker ziehen und stecken, Verbraucher testweise abklemmen, Steckdosen wechseln, Sichtprüfung an Kabeln und Modulen, Verlängerungen austauschen, Schutzabdeckungen schließen.
In Fachhand gehört:
- die Messung von Ableit- und Fehlerströmen
- die Beurteilung und der Tausch von FI- oder Leitungsschutzschaltern
- jede Änderung an der Verteilung, etwa das Aufteilen der Stromkreise
- die Isolationsmessung an Modulen und Leitungen
- der Einbau einer neuen Außen- oder Einspeisesteckdose
Ein Punkt ohne Grauzone: Den FI zu überbrücken, auszubauen oder gegen einen unempfindlicheren zu tauschen, um Ruhe zu haben, ist gefährlich und unzulässig. Er ist das Schutzorgan, das im Ernstfall Leben rettet. Sein Auslösen ist eine Information, keine Störung.
Vorbeugen
Die meisten Fälle lassen sich schon bei der Installation vermeiden.
- Eigene Steckdose für den Wechselrichter, ohne Mehrfachverteiler und ohne Kabeltrommel dazwischen.
- Stromkreis mit Reserve wählen, also nicht denselben, an dem schon Kühltruhe und Waschmaschine hängen.
- Abtropfschlaufe vor jeder Steckverbindung im Freien, damit Wasser abtropft statt in die Verbindung zu laufen.
- Außentaugliche Leitungen verwenden, UV-beständig und mindestens IP44, statt Innenraum-Verlängerungen.
- Module prüfen, bevor sie montiert werden: kein Glasriss, keine Beschädigung der Rückseite, keine gequetschten Kabel.
- Wechselrichter kühl montieren, im Schatten und mit Luft ringsum. Hitze verkürzt die Lebensdauer der Elektronik, mehr dazu im Artikel Wechselrichter zu heiß.
Die richtige Reihenfolge beim Anschließen und die typischen Fehler dabei stehen im Artikel Mini-Solaranlage anschließen.
Fazit
Der wichtigste Schritt kostet nichts und dauert eine Minute: Schau nach, welcher Schalter gefallen ist. Der FI weist auf einen Fehlerstrom hin, also auf Ableitströme, Feuchtigkeit oder einen echten Isolationsfehler. Der Leitungsschutzschalter weist auf Überlast im Stromkreis hin, und dafür ist die Anlage mit ihren 3,5 Ampere fast nie verantwortlich.
Mit dem Schnelltest, dem Wetterbezug und einem Wechsel der Steckdose kommst du in den meisten Fällen zur Ursache. Ab dem Moment, in dem gemessen werden muss oder derselbe Schalter wiederholt fällt, gehört die Sache in Fachhand. Das ist keine übertriebene Vorsicht, denn ein FI, der auslöst, hat immer einen Grund.
Häufige Fragen
Warum fliegt die Sicherung raus, seit das Balkonkraftwerk läuft?
Zuerst musst du unterscheiden, welcher Schalter gefallen ist. Löst der FI-Schutzschalter aus, geht es um einen Fehlerstrom, also um Ableitströme des Wechselrichters, Feuchtigkeit in Steckverbindungen oder einen Isolationsfehler. Fällt der Leitungsschutzschalter, geht es um Überlast oder Kurzschluss im Stromkreis. Das Balkonkraftwerk selbst zieht keinen nennenswerten Strom, es speist ein.
Was ist der Unterschied zwischen FI-Schalter und Sicherung?
Der Leitungsschutzschalter, umgangssprachlich Sicherung, schützt die Leitung vor Überlast und Kurzschluss. Er trägt eine Angabe wie B16. Der FI-Schutzschalter, auch RCD genannt, schützt Menschen: Er vergleicht hin- und rückfließenden Strom und trennt bei einer Differenz ab 30 Milliampere. Er ist meist breiter, hat eine Prüftaste und sichert oft mehrere Stromkreise zugleich ab.
Kann ein Balkonkraftwerk den FI-Schalter auslösen?
Ja, das kommt vor. Jeder Wechselrichter erzeugt über seine Entstörfilter kleine Ableitströme im Schutzleiter, das ist physikalisch normal. Kritisch wird es, wenn diese Ströme mit denen anderer Geräte am selben FI zusammenkommen und in Summe die Auslöseschwelle erreichen. Fachbetriebe messen dann den Gesamtableitstrom und verteilen die Stromkreise neu.
Darf ich den FI-Schalter einfach wieder einschalten?
Einmal wieder einschalten ist in Ordnung, um zu sehen, ob es ein einmaliges Ereignis war. Löst er erneut aus, gehört die Ursache gesucht, statt den Schalter weiter hochzudrücken. Der FI ist ein Personenschutzorgan, sein Auslösen bedeutet, dass Strom einen ungewollten Weg nimmt. Ihn zu überbrücken oder gegen einen unempfindlicheren zu tauschen ist gefährlich und unzulässig.
Wie finde ich heraus, ob das Balkonkraftwerk schuld ist?
Durch schrittweises Ausschließen: Netzstecker der Anlage ziehen und beobachten, ob das Problem verschwindet. Bleibt alles ruhig, liegt es am Balkonkraftwerk oder an seiner Steckdose. Tritt es weiter auf, ist die Anlage unschuldig. Danach lässt sich weiter eingrenzen, indem du die Verbraucher am selben Stromkreis einzeln zuschaltest.
Fliegt die Sicherung, weil das Balkonkraftwerk zu viel Strom liefert?
Das ist praktisch ausgeschlossen. 800 Voltampere entsprechen rund 3,5 Ampere, ein üblicher Leitungsschutzschalter löst erst bei 16 Ampere aus. Kritisch wird theoretisch nur die Summe aus Netzbezug und Einspeisung in derselben Leitung, und dafür ist der Spielraum bei dieser Leistung sehr klein. Fällt der Leitungsschutzschalter, sind fast immer die Verbraucher am selben Kreis die Ursache.
Löst der FI nur bei Regen aus?
Dann ist Feuchtigkeit die wahrscheinlichste Ursache. Typische Stellen sind eine Außensteckdose ohne intakten Klappdeckel, eine Steckverbindung ohne Abtropfschlaufe, ein Verlängerungskabel für den Innenbereich oder eine beschädigte Modul-Rückseitenfolie. Der zeitliche Zusammenhang mit dem Wetter ist ein sehr brauchbarer Hinweis für die Fehlersuche.
Brauche ich für ein Balkonkraftwerk einen speziellen FI-Schalter?
Ein bestimmter Typ ist für Steckersolargeräte nicht vorgeschrieben, sie sind für den Betrieb an gewöhnlichen Endstromkreisen gebaut. In Bestandsinstallationen finden sich allerdings noch sehr alte Schutzschalter, die empfindlicher oder träger reagieren als heutige. Welcher Typ verbaut ist und ob er zur Installation passt, beurteilt eine Elektrofachkraft anhand des Verteilers.
