Der Ertrag eines Moduls liegt seit Wochen unter dem der Nachbarmodule, dabei steht nichts im Weg und die Scheibe ist sauber. Wer dann die Leerlaufspannung misst, findet oft einen auffällig runden Fehlbetrag: Es fehlt fast genau ein Drittel. Das ist die Handschrift einer durchlegierten Bypass-Diode, und sie sitzt in der Anschlussdose auf der Modulrückseite.
Was eine Bypass-Diode leistet
In einem kristallinen Solarmodul liegen 60, 72 oder bei Halbzellen 120 bis 144 Zellen in Reihe. Diese Reihenschaltung hat eine unangenehme Eigenschaft: Der Strom, der durch alle Zellen fließt, wird von der schwächsten bestimmt. Deckt ein Blatt eine einzige Zelle ab, drosselt sie den Strom des gesamten Strangs. Schlimmer noch, sie gerät dabei in Sperrrichtung und muss die Leistung der anderen Zellen als Wärme aufnehmen. Genau daraus entsteht ein Hotspot, der das Modul dauerhaft schädigen kann.
Die Bypass-Diode ist die Notausfahrt aus dieser Situation. Sie liegt antiparallel zu einer Gruppe von Zellen, dem Zellstring oder Substring. Solange der String normal arbeitet, ist die Diode in Sperrrichtung vorgespannt und tut nichts. Sobald die Spannung über dem String negativ wird, weil er den Strom der anderen nicht mehr tragen kann, wird die Diode leitend und leitet den Strom an ihm vorbei.
| Modultyp | Zellen | Substrings | Bypass-Dioden | Spannung je String (Leerlauf) |
|---|---|---|---|---|
| 60-Zellen-Modul (klassisch) | 60 | 3 × 20 Zellen | 3 | rund 12 bis 13 V |
| 72-Zellen-Modul | 72 | 3 × 24 Zellen | 3 | rund 14 bis 15 V |
| Halbzellenmodul 120/144 | 120 bis 144 | 6 | meist 3 | rund 13 bis 15 V |

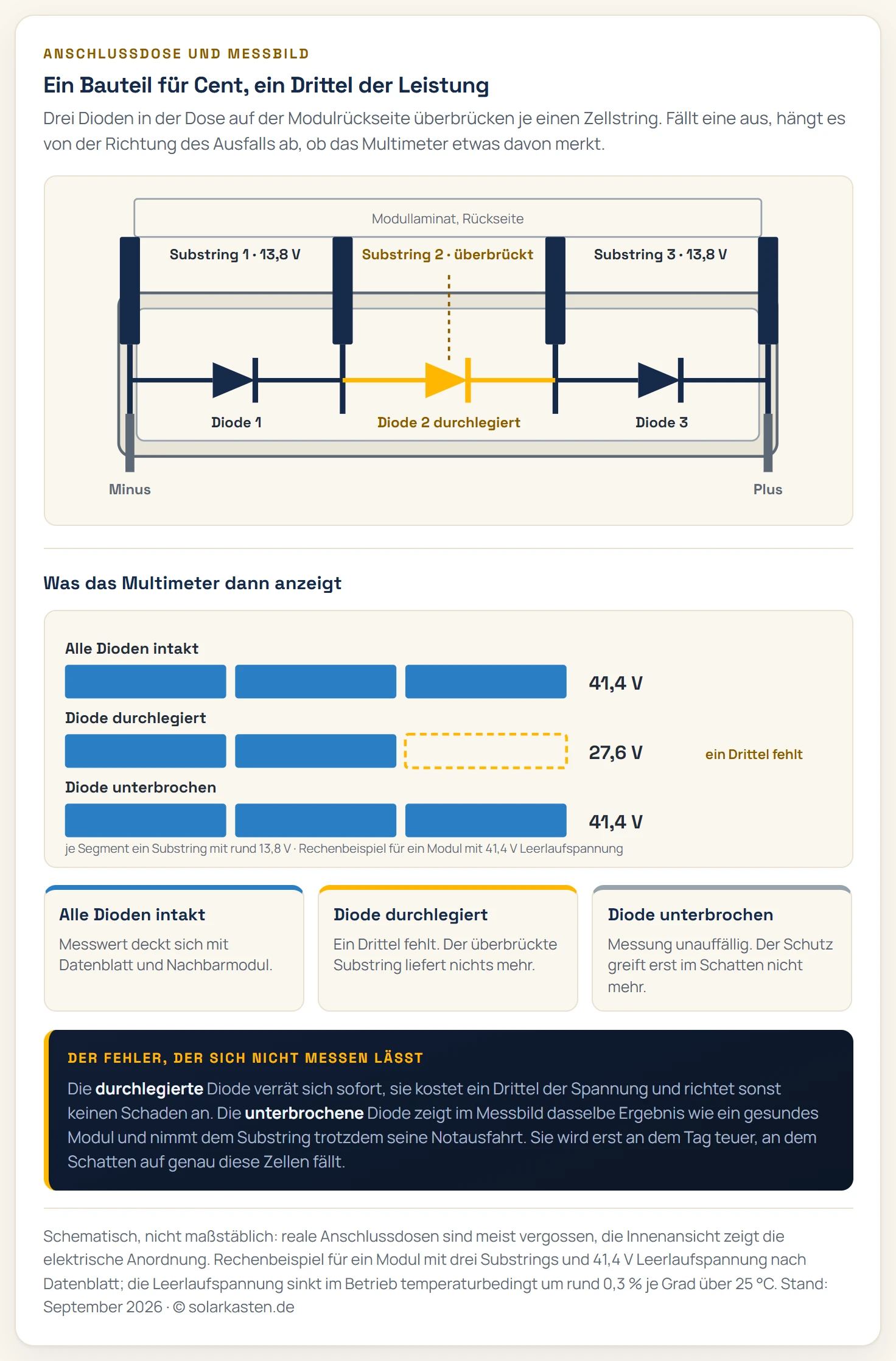

Die Dioden sitzen fast immer gemeinsam in der Anschlussdose auf der Modulrückseite, dort, wo auch die beiden Solarkabel herausführen. Bei Halbzellenmodulen wandert die Dose oft in die Modulmitte, weil dort die Verschaltung der beiden Hälften zusammenläuft.
Die zwei Fehlerbilder und warum nur eines auffällt
Halbleiter fallen in zwei Richtungen aus, und beide Varianten wirken völlig unterschiedlich auf dein Modul.
Durchlegiert, also dauerhaft leitend. Das ist der häufigere Fall und zugleich der harmlosere. Die Diode verhält sich wie ein Stück Draht und überbrückt ihren Substring auch dann, wenn der voll besonnt ist. Das Modul verliert damit dauerhaft den Anteil dieses Strings an Spannung und Leistung. Bei einem Modul mit drei Substrings sind das rund 33 Prozent, bei einem Halbzellenmodul je nach Verschaltung 33 oder 17 Prozent. Der Fehler ist messbar, er kostet Geld, und er richtet keinen weiteren Schaden an.
Unterbrochen, also dauerhaft sperrend. Dieser Fall ist tückisch. Bei freier Sonne arbeitet das Modul völlig normal, denn im Normalbetrieb hat die Diode ohnehin nichts zu tun. Die Leerlaufspannung stimmt, der Ertrag stimmt, jede einfache Messung bleibt unauffällig. Erst wenn Schatten auf den zugehörigen Substring fällt, zeigt sich die Lücke: Die Umleitung fehlt, die verschatteten Zellen nehmen die Leistung der übrigen auf und erwärmen sich. Über Jahre entsteht daraus ein thermischer Schaden am Laminat.
Für die Praxis folgt daraus eine klare Reihenfolge. Wer Leistung vermisst, sucht nach der durchlegierten Diode über die Leerlaufspannung. Wer nach einem Gewitter Gewissheit will, kommt um eine Prüfung der Dioden selbst oder eine Thermografie unter Teilverschattung nicht herum.
Messen mit dem Multimeter
Die Leerlaufspannung ist der schnellste Zugang, und sie braucht nur ein gewöhnliches Multimeter mit Gleichspannungsbereich bis 1000 Volt.
- Modul abklemmen. Wechselrichter vom Netz trennen, danach die Steckverbindung lösen. Beim Balkonkraftwerk heißt das: erst den Stecker aus der Steckdose, dann die Modulleitung. Solarstecker sind nicht lasttrennfähig, Details dazu stehen unter Solarmodul-Stecker.
- Bei guter Einstrahlung messen. Ideal ist wolkenloser Himmel um die Mittagszeit. Multimeter auf Gleichspannung, rote Spitze an Plus, schwarze an Minus.
- Vergleichen. Der Messwert wird gegen zwei Referenzen gehalten: den Datenblattwert UOC und ein baugleiches Nachbarmodul unter denselben Bedingungen. Der Nachbar ist die wertvollere Referenz, weil er dieselbe Temperatur und Einstrahlung sieht.
Zur Einordnung des Messwerts hilft diese Tabelle. Sie geht von einem Modul mit 41,4 Volt Leerlaufspannung und drei Substrings aus:
| Messwert | Fehlbetrag | Wahrscheinliche Ursache |
|---|---|---|
| rund 41 V | keiner | Modul in Ordnung, Dioden im Normalzustand |
| rund 27 V | ein Drittel | eine Diode durchlegiert, ein Substring überbrückt |
| rund 14 V | zwei Drittel | zwei Dioden durchlegiert |
| rund 0 V | vollständig | Leitungsbruch, alle Dioden durchlegiert oder Modul defekt |
| 38 bis 40 V | wenige Prozent | Temperatureffekt, kein Diodenfehler |
Ein Punkt verdient dabei Beachtung: Die Leerlaufspannung sinkt mit steigender Modultemperatur um etwa 0,3 Prozent je Grad. Ein Modul, das in der Sonne 60 Grad erreicht, zeigt gegenüber dem Datenblattwert bei 25 Grad rund 10 Prozent weniger. Das ist normal und hat mit den Dioden nichts zu tun. Ein Ein Diodenfehler zeigt sich dagegen als deutlicher Sprung um einen genauen Bruchteil der Gesamtspannung.
Für die Prüfung der Diode selbst braucht es Zugang zur Anschlussdose und die Diodenfunktion des Multimeters. Bei abgedecktem, also stromlosem Modul zeigt eine intakte Schottky-Diode in Durchlassrichtung rund 0,3 bis 0,4 Volt und in Sperrrichtung Überlauf. Zeigt sie in beiden Richtungen nahe 0 Volt, ist sie durchlegiert. Zeigt sie in beiden Richtungen Überlauf, ist sie unterbrochen. Das Öffnen der Dose ist dabei ein Eingriff mit Folgen für Garantie und Schutzart, weshalb dieser Schritt einer Elektrofachkraft vorbehalten bleibt.
Was die Wärmebildkamera sieht
Thermografie ist das Mittel der Wahl, wenn eine ganze Anlage geprüft wird oder der unterbrochene Fehler gesucht ist. Unter Last erzeugt ein überbrückter oder in Sperrrichtung arbeitender Substring eine charakteristische Signatur: Weil die Zellen eines Substrings in festen Bahnen im Modul angeordnet sind, erscheint eine scharf abgegrenzte rechteckige Fläche mit erhöhter Temperatur, bei einem klassischen Modul mit drei Substrings also genau ein Drittel der Modulfläche.
Das unterscheidet den Diodenfehler von anderen Schadensbildern:
- Einzelne heiße Zelle: Hotspot durch Zellschaden, Verschmutzung oder lokale Verschattung.
- Rechteckiges Feld, ein Drittel der Fläche: Substring-Problem, in der Regel die zugehörige Bypass-Diode.
- Erwärmte Anschlussdose: Problem an den Kontakten oder an der Diode selbst, häufig mit sichtbarer Verfärbung.
- Diffuse Flächen ohne Geometrie: Verschmutzung oder Feuchtigkeitseintrag, siehe dazu defektes Solarmodul erkennen.
Ein einfacher Wärmebildaufsatz fürs Smartphone reicht für die Grobdiagnose am Balkonkraftwerk aus. Gemessen wird bei laufender Anlage und guter Einstrahlung, weil der Effekt Strom braucht, um sichtbar zu werden.
Warum Dioden überhaupt ausfallen
Drei Ursachen erklären den Großteil der Fälle, und sie hinterlassen unterschiedliche Spuren.
Überspannung. Atmosphärische Entladungen in der Umgebung und Schaltvorgänge im Netz erzeugen Spannungsspitzen, die weit über der Sperrspannung der Diode liegen. Der Halbleiter schlägt durch und bleibt danach dauerhaft leitend. Typisch ist, dass nach einem Gewitter mehrere Module derselben Anlage betroffen sind, oft ohne jeden äußeren Schaden. Ein Überspannungsschutz auf der Gleichstromseite reduziert dieses Risiko.
Thermische Überlast. Eine Diode im Bypass-Betrieb führt den vollen Modulstrom von 10 bis 14 Ampere. Bei 0,4 Volt Durchlassspannung setzt sie dabei vier bis sechs Watt in Wärme um, und das in einer kleinen, vergossenen Dose. Für kurze Schattenphasen ist das eingeplant. Steht ein Modulteil aber täglich über Stunden im Schatten, arbeitet die Diode dauerhaft an ihrer thermischen Grenze. Hier liegt ein Zusammenhang, der oft übersehen wird: Schlechte Aufstellung erzeugt den Fehler, den sie später zeigt. Wie stark Verschattung wirkt und wie sie sich vermeiden lässt, steht unter Balkonkraftwerk im Schatten.
Materialermüdung. Die Anschlussdose durchläuft jeden Tag einen Temperaturzyklus von Nacht auf Mittag, im Sommer über 40 Grad Spanne. Lötstellen, Anschlussbändchen und Klemmkontakte arbeiten dabei mechanisch. Nach 15 bis 20 Jahren ist Materialermüdung eine der häufigsten Ausfallursachen in Altanlagen.
Reparieren oder tauschen
Die Entscheidung hängt an der Bauart der Dose und am Wert des Moduls.
- Geschraubte oder geklemmte Dose mit steckbaren Dioden. Bei vielen älteren Modulen lässt sich der Deckel öffnen, die Diode ist gesteckt oder geklemmt. Für eine Elektrofachkraft ist das eine kurze Arbeit, die Ersatzdiode kostet wenige Euro. Wichtig sind der passende Typ nach Datenblatt und ein sauberer Verschluss der Dose danach, sonst leidet die Schutzart.
- Vergossene Dose. Moderne Module sind vollständig vergossen, um Feuchtigkeit dauerhaft draußen zu halten. Eine einzelne Diode lässt sich darin nicht tauschen. Übrig bleibt der Austausch der kompletten Anschlussdose, bei dem die alte Dose vom Laminat gelöst, die Bändchen neu kontaktiert und die neue Dose verklebt wird. Eine neue Dose kostet 10 bis 25 Euro, der Aufwand ist überschaubar, das Ergebnis hängt stark an der Sorgfalt der Ausführung.
- Modul ersetzen. Bei aktuellen Modulpreisen von rund 60 bis 120 Euro für 400 bis 500 Watt ist der Tausch häufig die klarere Rechnung, zumal ein neues Modul volle Garantie mitbringt. In bestehenden Strängen gilt dabei die Regel, dass das Ersatzmodul elektrisch zu den vorhandenen passen muss, sonst begrenzt es den ganzen Strang.
Vor jedem Eingriff steht die Sicherheitsregel: Das Modul liefert Spannung, sobald Licht darauf fällt. Abgedeckt wird es mit einer lichtdichten Plane, nicht mit einem Tuch, und die Anlage wird zuvor vom Netz getrennt.
Der erste Anruf gilt trotzdem dem Hersteller. Produktgarantien liegen heute bei 12 bis 25 Jahren, und die Bypass-Diode ist Teil des Moduls. Wer selbst öffnet, verliert diesen Anspruch. Der bessere Weg beginnt mit einem Messprotokoll der Leerlaufspannung im Vergleich zu den Nachbarmodulen und Fotos der Anschlussdose, gerichtet an Verkäufer oder Hersteller.
Fazit
Die Bypass-Diode ist ein Bauteil für wenige Cent, dessen Ausfall bis zu einem Drittel der Modulleistung kostet. Die gute Nachricht: Der häufigere der beiden Fehler verrät sich mit einem einfachen Multimeter in zwei Minuten. Fehlt bei der Leerlaufspannung exakt ein Drittel oder ein Sechstel gegenüber dem Nachbarmodul, ist ein überbrückter Substring die wahrscheinlichste Erklärung.
Der stille Fehler, die unterbrochene Diode, braucht mehr Aufwand und ist zugleich der Grund, eine dauerhaft verschattete Modulecke ernst zu nehmen. Jede Stunde Bypass-Betrieb ist thermische Arbeitszeit für ein kleines Bauteil. Wer die Aufstellung so wählt, dass die Dioden selten gebraucht werden, verlängert damit die Lebensdauer des ganzen Moduls. Was Module sonst noch altern lässt, steht unter wie lange ein Solarmodul hält.
Häufige Fragen
Was macht eine Bypass-Diode im Solarmodul?
Sie leitet den Strom um einen verschatteten Teil des Moduls herum. Die Zellen eines Moduls liegen in Reihe, die schwächste bestimmt den Strom aller anderen. Ohne Umleitung würde eine abgedeckte Zelle die Leistung des ganzen Moduls blockieren und sich dabei stark erwärmen. Die Bypass-Diode überbrückt deshalb einen ganzen Zellstring, sobald dieser in Sperrrichtung gerät. Ein gängiges Modul enthält drei solcher Dioden in der Anschlussdose auf der Rückseite.
Wie merke ich, dass eine Bypass-Diode defekt ist?
Am deutlichsten an der Leerlaufspannung. Ist eine Diode durchlegiert, also dauerhaft leitend, überbrückt sie ihren Zellstring im Normalbetrieb. Bei einem Modul mit drei Strings fehlt dann rund ein Drittel der Leerlaufspannung: Statt 41 Volt zeigt das Multimeter noch etwa 27 Volt. Der zugehörige Substring trägt nichts mehr zur Stromerzeugung bei, und die Modulleistung sinkt entsprechend, auch bei voller Sonne und freier Sicht.
Wie messe ich eine Bypass-Diode?
Der einfachste Weg führt über die Leerlaufspannung. Das Modul wird abgeklemmt, das Multimeter auf Gleichspannung gestellt und an die beiden Modulanschlüsse gehalten. Der Messwert bei Sonne wird mit dem Datenblattwert und mit baugleichen Nachbarmodulen verglichen. Fehlt genau ein Drittel oder ein Sechstel, ist ein überbrückter Substring die wahrscheinlichste Erklärung. Für die Diodenprüfung selbst braucht es Zugang zur Anschlussdose und ein Multimeter mit Diodenfunktion.
Was ist der Unterschied zwischen durchlegierter und unterbrochener Diode?
Eine durchlegierte Diode leitet dauerhaft und kostet sofort Leistung, weil sie ihren Substring überbrückt. Der Fehler ist messbar und fällt auf. Eine unterbrochene Diode sperrt dagegen in beide Richtungen: Das Modul liefert bei freier Sonne unverändert seine volle Leistung, und die Messung sieht unauffällig aus. Der Schutz im Verschattungsfall fehlt jedoch, dann kann die betroffene Zellgruppe als Hotspot mit deutlicher Erwärmung arbeiten.
Warum fallen Bypass-Dioden aus?
Drei Ursachen dominieren. Erstens Überspannung durch atmosphärische Entladungen und Schaltvorgänge im Netz, die Halbleiter schlagartig durchlegieren lässt. Zweitens thermische Überlast: Eine Diode, die stundenlang den vollen Modulstrom führt, weil ein Teil des Moduls dauerhaft verschattet ist, arbeitet an ihrer Grenze. Drittens Materialermüdung durch die ständigen Temperaturwechsel in der Anschlussdose, die über Jahre Lötstellen und Anschlussbändchen belastet.
Kann ich eine Bypass-Diode selbst tauschen?
Das hängt an der Bauart der Anschlussdose. Ältere Module haben oft geschraubte oder geklemmte Dosen mit steckbaren Dioden, dort ist der Tausch für eine Elektrofachkraft eine Sache von Minuten. Moderne Dosen sind dagegen meist vollständig vergossen, um die Schutzart zu sichern. Dann bleibt nur der Austausch der kompletten Anschlussdose, ein Eingriff, der die Herstellergarantie üblicherweise beendet. Vor jedem Eingriff muss das Modul abgedeckt und stromlos sein.
Welche Diode gehört in ein Solarmodul?
Üblich sind Schottky-Dioden, weil sie eine niedrige Durchlassspannung von etwa 0,3 bis 0,5 Volt haben und damit im Bypass-Fall wenig Verlustwärme erzeugen. Die Belastbarkeit muss über dem Kurzschlussstrom des Moduls liegen, bei gängigen Modulen also mindestens 15 bis 20 Ampere. Die Sperrspannung sollte die Leerlaufspannung des überbrückten Substrings deutlich übersteigen. Den konkreten Typ nennt in der Regel das Hersteller-Datenblatt.
Lohnt die Reparatur oder besser ein neues Modul?
Das entscheidet der Modulpreis. Ein aktuelles 400- bis 500-Watt-Modul liegt im Fachhandel je nach Typ bei rund 60 bis 120 Euro. Eine neue Anschlussdose kostet 10 bis 25 Euro, die Arbeitszeit einer Fachkraft kommt dazu. Bei einem einzelnen defekten Modul im Balkonkraftwerk ist der Tausch oft der pragmatischere Weg, zumal ein neues Modul volle Garantie mitbringt. Bei einer großen Anlage mit einheitlichen Modulen spricht mehr für die Reparatur, weil ein abweichendes Modul den Strang stört.
Greift die Garantie bei einer defekten Bypass-Diode?
Häufig ja, denn die Diode ist Teil des Moduls und fällt unter die Produktgarantie des Herstellers, die heute meist 12 bis 25 Jahre beträgt. Voraussetzung ist, dass die Anschlussdose unversehrt ist: Wer selbst öffnet oder lötet, verliert den Anspruch in der Regel. Der richtige Weg führt deshalb zuerst über den Verkäufer oder Hersteller mit dem Messprotokoll der Leerlaufspannung, und erst danach zur Reparatur.
