Aus der Anschlussdose auf der Modulrückseite kommen zwei schwarze Kabel, an jedem sitzt ein rundes Kunststoffteil. Beim ersten Anschluss stellen sich sofort drei Fragen: Welches ist Plus, passt der Stecker vom Wechselrichter dazu, und darf man das einfach zusammenstecken? Die dritte Frage ist die wichtigste, und ihre Antwort überrascht die meisten.
Was am Modul herauskommt
Jedes kristalline Solarmodul trägt auf der Rückseite eine Anschlussdose. Aus ihr führen zwei Solarleitungen mit meist 90 bis 120 Zentimeter Länge heraus, an deren Enden bereits ab Werk die Steckverbinder sitzen. Die beiden Enden sind absichtlich verschieden: Das eine trägt einen Stecker mit einem Kontaktstift im Inneren, das andere eine Kupplung mit der passenden Kontaktbuchse. So lassen sich Module in Reihe schalten, indem man einfach das Steckerende des einen Moduls in das Kupplungsende des nächsten führt.
Beide Hälften sind so gebaut, dass die stromführenden Teile im ungesteckten Zustand berührgeschützt in der Tiefe des Gehäuses liegen. Ein Stapel Module auf dem Balkon kann deshalb bei Sonne mehrere hundert Volt Leerlaufspannung an den Kabelenden stehen haben, ohne dass ein Finger an Spannung kommt. Das ist auch der Grund, warum die Verriegelung zum Lösen ein Werkzeug verlangt.
| Bauteil | Bezeichnung bei Stäubli | Merkmal |
|---|---|---|
| Stecker (male) | PV-KST4 | Kontaktstift innen, wird in die Kupplung geführt |
| Kupplung (female) | PV-KBT4 | Kontaktbuchse mit Federlamellen, nimmt den Stift auf |
| Modulkabel | PV1-F oder H1Z2Z2-K | 4 oder 6 mm², doppelt isoliert, UV- und ozonbeständig |
| Verriegelung | Rastnasen am Gehäuse | lösbar nur mit Steckerschlüssel oder Zange |
MC4 ist ein Markenname, die Norm heißt anders
Der Begriff hat sich als Gattungsname eingebürgert, ähnlich wie Tempo für Papiertaschentücher. Ursprünglich bezeichnet MC4 die Steckverbinder-Serie der Firma Stäubli Electrical Connectors, hervorgegangen aus Multi-Contact, mit 4 Millimeter Kontaktdurchmesser. Die verbindliche technische Grundlage ist dagegen die Norm IEC 62852, in Deutschland als DIN EN 62852 und unter der VDE-Klassifikation 0126-300 geführt. Sie regelt Bauart, Prüfungen und Einsatzbedingungen von Steckverbindern für Gleichstromkreise in Photovoltaikanlagen.
Aus diesem Unterschied folgt das eigentliche Problem der Praxis. Dutzende Hersteller bauen Steckverbinder, die zur MC4-Geometrie passen: Amphenol, Tyco/TE, Renhe, Zhejiang Kexin und andere. Sie werden als “MC4-kompatibel” verkauft. Die Bezeichnung beschreibt dabei nur, dass sich die Teile ineinanderstecken lassen. Über die elektrische Zulässigkeit der Kombination sagt sie nichts.
Die wichtigste Regel: ein Fabrikat je Verbindung
Die DIN EN 62852 (VDE 0126-300) verlangt, dass ausschließlich Steckverbindungen gleicher Art und gleichen Herstellers eingesetzt werden. Das Zusammenstecken zweier Fabrikate, in der Fachwelt Kreuzverbau oder Kreuzverbindung genannt, ist damit auch dann unzulässig, wenn es sich mühelos machen lässt und die Anlage danach Strom liefert.

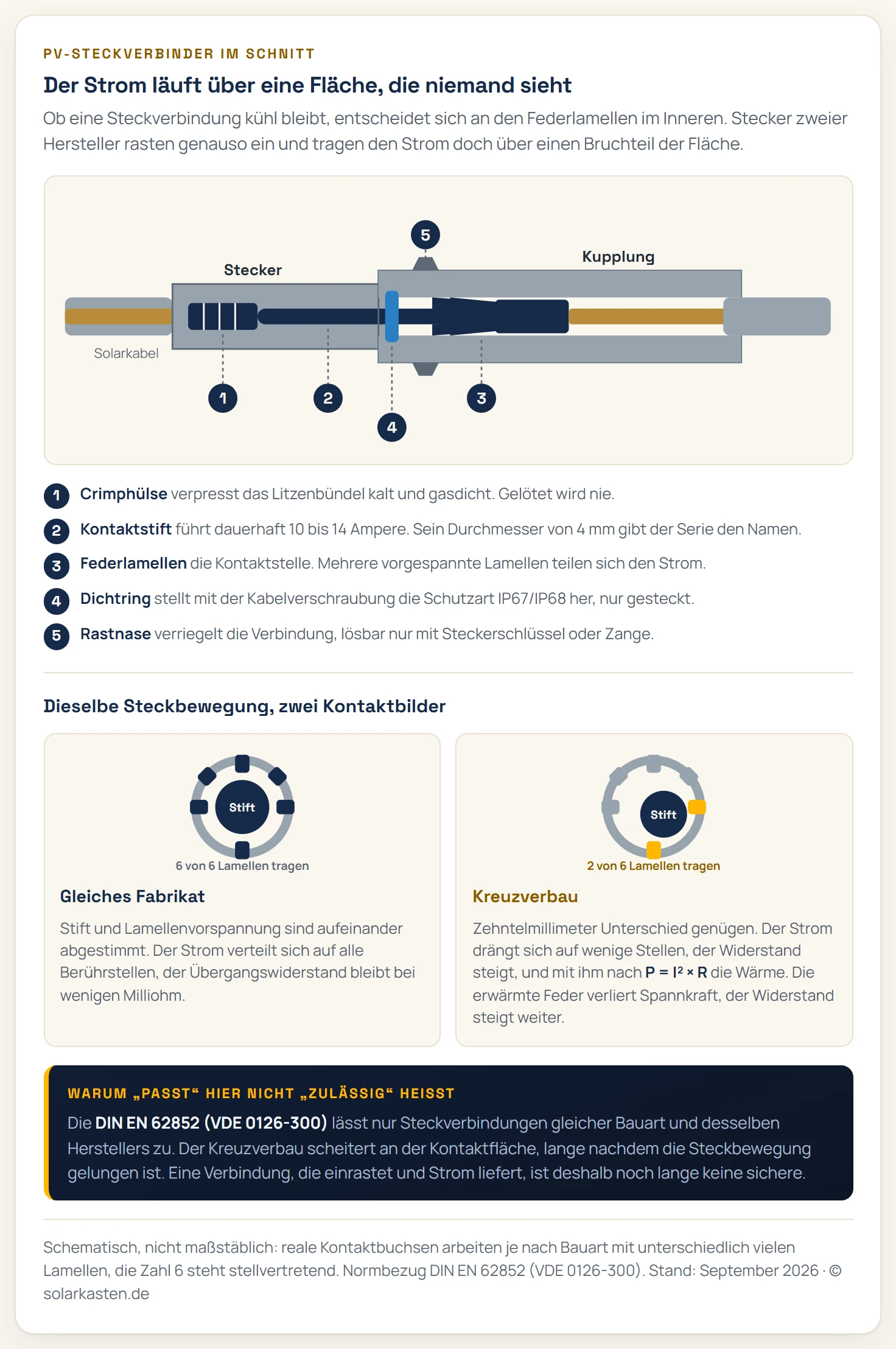

Der technische Hintergrund liegt in Toleranzen, die man von außen nicht sieht. Stiftdurchmesser, Anzahl und Vorspannung der Federlamellen, die Härte der Oberflächenbeschichtung und die Geometrie des Dichtrings unterscheiden sich zwischen den Fabrikaten um Zehntelmillimeter. Passen Stift und Buchse nicht exakt zueinander, verkleinert sich die tatsächlich berührte Fläche, und der Übergangswiderstand steigt. Was daraus folgt, beschreibt eine einzige Formel:
Die Verlustleistung an einer Kontaktstelle wächst nach P = I² × R.
Ein Modulstrang führt dauerhaft 10 bis 14 Ampere. Steigt der Übergangswiderstand von wenigen Milliohm auf einige zehn Milliohm, entsteht an einer fingernagelgroßen Stelle eine Verlustleistung im Watt-Bereich. Die Stelle erwärmt sich, die Kontaktfeder lässt in ihrer Spannkraft nach, der Widerstand steigt weiter. Diese Rückkopplung ist der Grund, warum defekte Steckverbinder zu den häufigsten Brandursachen an Photovoltaikanlagen zählen.
Praktisch heißt das für dich:
- Beim Verlängern dasselbe Fabrikat verwenden wie am vorhandenen Stecker. Die Marke steht meist als Prägung auf dem Gehäuse.
- Lässt sich der Hersteller nicht ermitteln, beide Seiten einer Verbindung neu konfektionieren, statt eine Hälfte zu ersetzen.
- Bei Komplettsets ist das Problem meist keines: Module und Wechselrichter kommen mit aufeinander abgestimmten Steckern aus einer Hand.
- Fertig konfektionierte Verlängerungskabel einer bekannten Marke sind der einfachere Weg als selbst gecrimpte Stecker unklarer Herkunft.
Welcher Stecker ist Plus, welcher Minus?
Hier kursieren widersprüchliche Faustregeln, und das aus gutem Grund: Die Zuordnung ist nicht einheitlich festgelegt. Manche Hersteller setzen die Kupplung ans Pluskabel, andere den Stecker. Farbmarkierungen, rote Ringe oder Punkte gibt es, sie sind aber kein verlässlicher Standard. Wer sich darauf verlässt, riskiert eine verpolte Verbindung.
Zwei Wege führen sicher zum Ziel:
- Die Anschlussdose lesen. Auf dem Gehäuse der Modul-Anschlussdose sind die Pole geprägt oder aufgedruckt, üblicherweise als + und −. Das Kabel, das aus der Plus-Seite herausführt, ist der Pluspol.
- Messen. Multimeter auf Gleichspannung im Bereich bis 1000 V stellen, rote Messspitze an das eine Kabelende, schwarze an das andere. Bei Sonne zeigt das Display die Leerlaufspannung des Moduls, bei einem 400-Watt-Modul typischerweise 35 bis 45 Volt. Steht ein Minuszeichen vor dem Wert, liegt die rote Spitze am Minuspol.
Verpolung zerstört bei Balkonkraftwerken meist nichts, weil die Mikrowechselrichter einen Verpolungsschutz besitzen. Die Anlage liefert dann allerdings einfach keinen Strom, und die Fehlersuche beginnt an der falschen Stelle. Wie sich eine Anlage systematisch durchmessen lässt, steht im Ratgeber defektes Solarmodul erkennen.
Die anderen Steckerfamilien
Neben dem PV-Steckverbinder begegnen dir im Solarbereich weitere Systeme, vor allem bei mobilen Anwendungen. Sie haben eigene Einsatzgebiete und sind untereinander nicht austauschbar.
| Steckertyp | Strom | Typischer Einsatz | Wetterfest |
|---|---|---|---|
| PV-Steckverbinder (MC4-Bauform) | 30 A und mehr | feste Anlagen, Balkonkraftwerk, Dach | ja, IP67/IP68 im gesteckten Zustand |
| XT60 (gelb) | 60 A | Powerstations, Solarkoffer, Modellbau | nein |
| XT90 (blau) | 90 A | größere mobile Anlagen | nein |
| Anderson Powerpole / SB50 | 45 bis 50 A | Wohnmobil, Camping, Batterieanschluss | bedingt |
| SAE-Stecker (2-polig, flach) | rund 10 A | kleine Ladepaneele, Wohnmobil-Solar | bedingt, oft mit Schutzkappe |
| DC-Hohlstecker 5,5/2,1 mm | 3 bis 5 A | kleine Panels, Laderegler | nein |
Für Camping und Wohnmobil wird oft von MC4 auf XT60 oder Anderson adaptiert, weil die Powerstation diesen Eingang hat. Solche Adapterkabel sind zulässig und üblich, sie gehören nur nicht in die dauerhafte Außenmontage. Ein XT60 hat keine Dichtung und keine Verriegelung, Regen und Vibration setzen ihm schnell zu. Wenn ein flexibles Modul dauerhaft am Fahrzeug bleibt, bleibt es sinnvollerweise auch beim wetterfesten PV-Steckverbinder bis kurz vor den Eingang. Zur Montage solcher Module findest du Details unter flexibles Solarmodul befestigen.
Stecker trennen: Werkzeug und Reihenfolge
Eine gesteckte Verbindung hält gegen Zug mehrere hundert Newton und lässt sich mit der Hand nicht öffnen. Dafür sitzen zwei Rastnasen am Gehäuse der Kupplung, die beim Stecken hörbar einrasten.
So gehst du vor:
- Anlage stromlos machen. Wechselrichter vom Netz trennen, danach den DC-Trennschalter öffnen. Bei einem Balkonkraftwerk heißt das: erst den Schuko-Stecker aus der Steckdose ziehen, dann die Modulverbindung lösen. Der Wechselrichter braucht die Netzspannung, um überhaupt Strom aus den Modulen zu ziehen, ohne Netz fließt DC-seitig nur noch der Leerlauf.
- Beide Rastnasen gleichzeitig zusammendrücken. Dafür gibt es den MC4-Schlüssel, ein simples Kunststoff- oder Metallteil, das meist im Doppelpack kommt, und die etwas komfortablere Steckerzange. Beides kostet wenige Euro.
- Gerade auseinanderziehen. Nicht seitlich hebeln, das verbiegt den Stift und macht die Verbindung dauerhaft unbrauchbar.
Zum Öffnen des Steckergehäuses selbst, also der rückwärtigen Verschraubung zum Kabel, besteht beim Trennen kein Anlass. Sie wird nur geöffnet, wenn ein Kontakt getauscht oder ein Kabel neu eingeführt wird, und auch dafür braucht es den passenden Steckerschlüssel, der gleichzeitig als Drehmomenthilfe für die Kabelverschraubung dient.
Selbst konfektionieren: die drei Handgriffe
Wer ein Kabel kürzt oder eine eigene Verlängerung baut, braucht drei Werkzeuge und drei saubere Arbeitsschritte. Nötig sind eine Crimpzange mit Einsätzen für PV-Kontakte in 4 und 6 mm², ein Abisolierwerkzeug und der Steckerschlüssel.
- Abisolieren: Rund 6 bis 8 Millimeter der Aderisolierung entfernen, ohne einzelne Litzendrähte zu verletzen. Ein sauberes Abisolierwerkzeug ist hier mehr wert als ein Messer, denn jede angeschnittene Litze verringert den Querschnitt an genau der Stelle, an der es auf ihn ankommt.
- Crimpen: Der Kontakt wird in die passende Nut der Zange gelegt, das Litzenbündel vollständig in die Crimphülse geschoben und in einem Zug verpresst. Die fertige Crimpung sitzt so fest, dass sich das Kabel nicht mehr herausziehen lässt. Gelötet wird nie: Lötzinn wandert in die Litze, macht sie an der Übergangsstelle starr und bruchempfindlich, und es erweicht, sobald die Verbindung im Betrieb warm wird.
- Einsetzen und verschrauben: Der Kontakt wird von hinten ins Gehäuse geschoben, bis er hörbar einrastet. Danach zieht die Kabelverschraubung die Dichtung um den Kabelmantel zusammen. Erst dieser Schritt stellt die IP-Schutzart her.
Wenn ein Stecker warm wird oder Feuchtigkeit zieht
Die Schutzart IP67 oder IP68 gilt ausschließlich für die gesteckte und verriegelte Verbindung mit korrekt angezogener Kabelverschraubung. Ein offen liegendes Kabelende schützt nur die aufgesteckte Schutzkappe, und die fehlt in der Praxis oft. Steht ein ungenutztes Steckerende über Monate im Regen, zieht Feuchtigkeit in den Kontakt, und es bildet sich Grünspan.
Drei Befunde verlangen eine Reaktion:
- Braune Verfärbung oder Schmorspuren am Gehäuse: Die Verbindung hat bereits Wärme entwickelt. Beide Hälften ersetzen, auch die äußerlich unauffällige.
- Handwarmer bis heißer Stecker im Betrieb: Solarstecker werden bei ordnungsgemäßem Kontakt kaum wärmer als ihre Umgebung. Spürbare Wärme deutet auf einen erhöhten Übergangswiderstand hin.
- Ertragsrückgang ohne erkennbaren Grund: Ein hochohmiger Kontakt kostet Leistung, bevor er sichtbar wird. Bei einem Strang mit mehreren Modulen hilft ein Vergleich der Strangströme, bei einem Balkonkraftwerk der Blick in die App des Wechselrichters. Wie sich der Ertrag sauber prüfen lässt, steht unter Balkonkraftwerk-Ertrag messen.
Bei ganzen Anlagen mit mehreren Strängen ist die Thermografie das Mittel der Wahl: Unter Last zeichnet sich eine schadhafte Kontaktstelle im Wärmebild deutlich ab, lange bevor sie außen sichtbar wird.
Fazit
Der Solarstecker ist das unscheinbarste Bauteil der Anlage und zugleich eine ihrer häufigsten Schadensstellen. Drei Regeln decken fast alles ab, was in der Praxis schiefgeht: Innerhalb einer Verbindung bleibt es bei einem Fabrikat, die Polarität wird gemessen statt geraten, und getrennt wird ausschließlich im stromlosen Zustand mit dem passenden Schlüssel.
Für die meisten Balkonkraftwerke bedeutet das wenig Aufwand, weil die Komplettsets aufeinander abgestimmt geliefert werden. Sobald du verlängerst oder ein Modul nachrüstest, lohnt der Blick auf die Prägung des vorhandenen Steckers. Ein fertig konfektioniertes Verlängerungskabel derselben Marke ist dabei fast immer die bessere Wahl als zwei selbst gecrimpte Enden unklarer Herkunft. Wie zwei Module überhaupt zusammengeschaltet werden und wo dabei die Grenze liegt, steht im Artikel Y-Stecker in der Solaranlage.
Häufige Fragen
Sind alle MC4-Stecker untereinander kompatibel?
Mechanisch passen sie fast immer zusammen, elektrisch freigegeben ist die Kombination nicht. Die DIN EN 62852 (VDE 0126-300) verlangt, dass nur Steckverbinder gleicher Bauart und desselben Herstellers zusammengesteckt werden. Der Grund liegt in den Fertigungstoleranzen: Kontaktgeometrie, Federkraft und Dichtungsgeometrie unterscheiden sich zwischen den Fabrikaten, auch wenn die Stecker äußerlich identisch aussehen. Für eine dauerhaft sichere Verbindung zählt die Herstellerfreigabe, die Bezeichnung "MC4-kompatibel" ersetzt sie nicht.
Welcher Solarstecker ist Plus und welcher Minus?
Das lässt sich am Stecker selbst nicht sicher ablesen, weil die Hersteller die Zuordnung unterschiedlich handhaben. Verlässlich sind zwei Wege: die Prägung an der Anschlussdose des Moduls, wo die Pole mit + und − gekennzeichnet sind, und die Messung mit dem Multimeter im Gleichspannungsbereich. Zeigt das Display eine positive Leerlaufspannung, liegt die rote Messspitze am Pluspol. Ein Minuszeichen davor heißt, dass die Leitungen vertauscht sind.
Kann ich einen MC4-Stecker wieder öffnen?
Ja, zum Trennen der Verbindung. Gängige Solarstecker haben zwei seitliche Rastnasen, die sich mit einem passenden MC4-Schlüssel oder einer Steckerzange gleichzeitig zusammendrücken lassen, danach lässt sich die Verbindung auseinanderziehen. Ohne Werkzeug geht es bei den meisten Fabrikaten nicht, und genau das ist gewollt: Die Verriegelung soll sich nicht zufällig lösen. Der Steckerkörper selbst, also die Verschraubung zum Kabel hin, wird zum Trennen nicht geöffnet.
Darf ich Solarstecker unter Last abziehen?
Nein. Ein belasteter Gleichstromkreis reißt beim Trennen einen Lichtbogen, der bei Strangspannungen von mehreren hundert Volt nicht von selbst verlöscht und Kontakte wie Gehäuse zerstört. Gängige PV-Steckverbinder sind ausdrücklich nicht lasttrennfähig. Die Reihenfolge lautet deshalb: erst den Wechselrichter vom Netz nehmen, dann den DC-Trennschalter öffnen, und erst wenn kein Strom mehr fließt, die Steckverbindung lösen.
Löten oder crimpen?
Crimpen, ausschließlich. Die Kontakte der Solarstecker sind für eine Crimpverbindung ausgelegt, die das Litzenbündel kalt und gasdicht verpresst. Lötzinn kriecht dagegen in die Litze, macht sie an der Übergangsstelle steif und bruchempfindlich, und es erweicht bei der Erwärmung im Betrieb. Gebraucht werden eine Crimpzange für PV-Kontakte, ein Abisolierwerkzeug und der Steckerschlüssel zum Festziehen der Kabelverschraubung.
Welchen Kabelquerschnitt brauchen Solarkabel?
Üblich sind 4 mm² und 6 mm² Solarleitung nach PV1-F oder H1Z2Z2-K, doppelt isoliert, UV- und ozonbeständig. Für die kurzen Wege an einem Balkonkraftwerk reichen 4 mm² problemlos, sie sind bis etwa 40 Ampere belastbar und liegen damit weit über dem Kurzschlussstrom eines Moduls von rund 11 bis 14 Ampere. Entscheidend ist weniger die Belastbarkeit als die Leitungslänge: Je länger das Kabel, desto mehr spricht für 6 mm².
Was bedeutet XT60 und wo kommt der Stecker vor?
XT60 ist ein gelber Hochstrom-Steckverbinder aus dem Modellbau, der bei Powerstations, Solarkoffern und mobilen Anlagen verbreitet ist. Er ist auf 60 Ampere ausgelegt, kompakt und verpolungssicher geformt, aber weder wetterfest noch für Dauermontage im Freien gedacht. Am festen Balkonkraftwerk hat er nichts zu suchen, dort bleibt es beim verriegelten, IP-geschützten PV-Steckverbinder. Adapter von XT60 auf MC4 gibt es für den Anschluss von Modulen an Powerstations.
Woran erkenne ich einen schadhaften Steckverbinder?
Vier Anzeichen sind typisch: bräunliche Verfärbungen oder Schmorspuren am Gehäuse, ein Stecker, der sich im Betrieb spürbar warm anfühlt, sichtbare Feuchtigkeit oder Grünspan am Kontakt, und ein Ertrag, der ohne erkennbaren Grund unter dem Erwartungswert liegt. Hintergrund ist immer derselbe Mechanismus: Ein erhöhter Übergangswiderstand setzt nach P = I² × R Wärme frei, die Kontaktfeder ermüdet, der Widerstand steigt weiter.
Brauche ich für ein Balkonkraftwerk überhaupt eigene Stecker?
In der Regel nicht. Komplettsets kommen mit vorkonfektionierten Modulkabeln und passenden Gegenstücken am Wechselrichter, oft aus einer Hand und damit ohne Mischungsproblem. Eigene Stecker werden erst nötig, wenn du verlängerst, ein Modul nachrüstest oder ein Kabel kürzt. Dann gilt: dasselbe Fabrikat wie an der bestehenden Verbindung verwenden und die Steckerhälften passend zum Gegenstück wählen.
