Was du brauchst: Panel, Kabel, fertig
Eine Powerstation ist auf Solarstrom vorbereitet. Hinter dem Solareingang sitzt ein MPPT-Laderegler, der die schwankende Gleichspannung des Panels in einen passenden Ladestrom für den Akku übersetzt und dabei laufend den Punkt mit der höchsten Leistung sucht. Ein separater Laderegler, wie ihn ein nackter 12-Volt-Akku braucht, entfällt. Warum das bei Akkus ohne eingebaute Elektronik anders ist, erklärt der Ratgeber zum Solarmodul ohne Wechselrichter.
Für das Laden brauchst du damit nur drei Dinge: ein Panel, ein Kabel mit dem richtigen Stecker und die Gewissheit, dass Panel und Eingang elektrisch zusammenpassen. Um diesen dritten Punkt geht es in den nächsten Abschnitten.
Die drei Grenzwerte am Solareingang
Jeder Solareingang hat drei Grenzen: ein Spannungsfenster, einen Höchststrom und eine Höchstleistung. Sie stehen im Datenblatt, meist unter „Solareingang” oder „DC-Eingang”. So sehen sie bei den Powerstations aus unseren Rezensionen aus:
| Powerstation | Solareingang max. | Spannungsfenster | Strom |
|---|---|---|---|
| Anker SOLIX C300X | 100 W über XT60 | 11–28 V | keine eigene Angabe |
| Jackery Explorer 1000 v2 | 400 W über 2 × DC 8 mm | 12–60 V | 8 A bis 16 V, 10,5 A darüber, je Anschluss |
| Jackery Explorer 2000 v2 | 400 W über 2 × DC 8 mm | 11–60 V | 8 A bis 16 V, 12 A darüber, je Anschluss |
| Anker SOLIX C1000 Gen 2 | 600 W | bis 60 V | 15 A Kurzschlussstrom |
| EcoFlow DELTA 2 Max | 1.000 W über 2 Anschlüsse | 11–60 V | 15 A |
| Jackery Explorer 3000 v2 | 1.000 W über 2 × DC 8 mm | 11–60 V | keine eigene Angabe |
Die drei Werte sind unterschiedlich streng. Zu viel Leistung ist harmlos, die Powerstation nimmt einfach nur ab, was ihr Eingang verträgt. Zu viel Strom regeln viele Geräte ebenfalls selbst ab, einige Hersteller setzen aber eine harte Obergrenze für den Kurzschlussstrom des Panels, Anker etwa 15 A bei der C1000 Gen 2. Zu viel Spannung ist die einzige Grenze, die nie überschritten werden darf: Liegt sie über dem Fenster, schaltet der Eingang ab oder nimmt im schlimmsten Fall Schaden.
Die Spannung: Leerlaufspannung plus Frostreserve
Auf dem Typenschild eines Panels stehen zwei Spannungen. Die MPP-Spannung (Vmp) liegt an, während das Panel Leistung abgibt. Die Leerlaufspannung (Voc) liegt an, solange kein Strom fließt, und sie ist immer höher. Für die Prüfung zählt die Leerlaufspannung, weil genau sie am Eingang anliegt, bevor die Powerstation zu laden beginnt.
Dazu kommt die Temperatur. Die Leerlaufspannung steigt bei Kälte, je Grad unter 25 °C Zelltemperatur um etwa 0,25 bis 0,3 Prozent. Bei −10 °C an einem klaren Wintermorgen sind das rund 9 bis 10 Prozent mehr als auf dem Typenschild. Daraus ergibt sich die Faustregel:

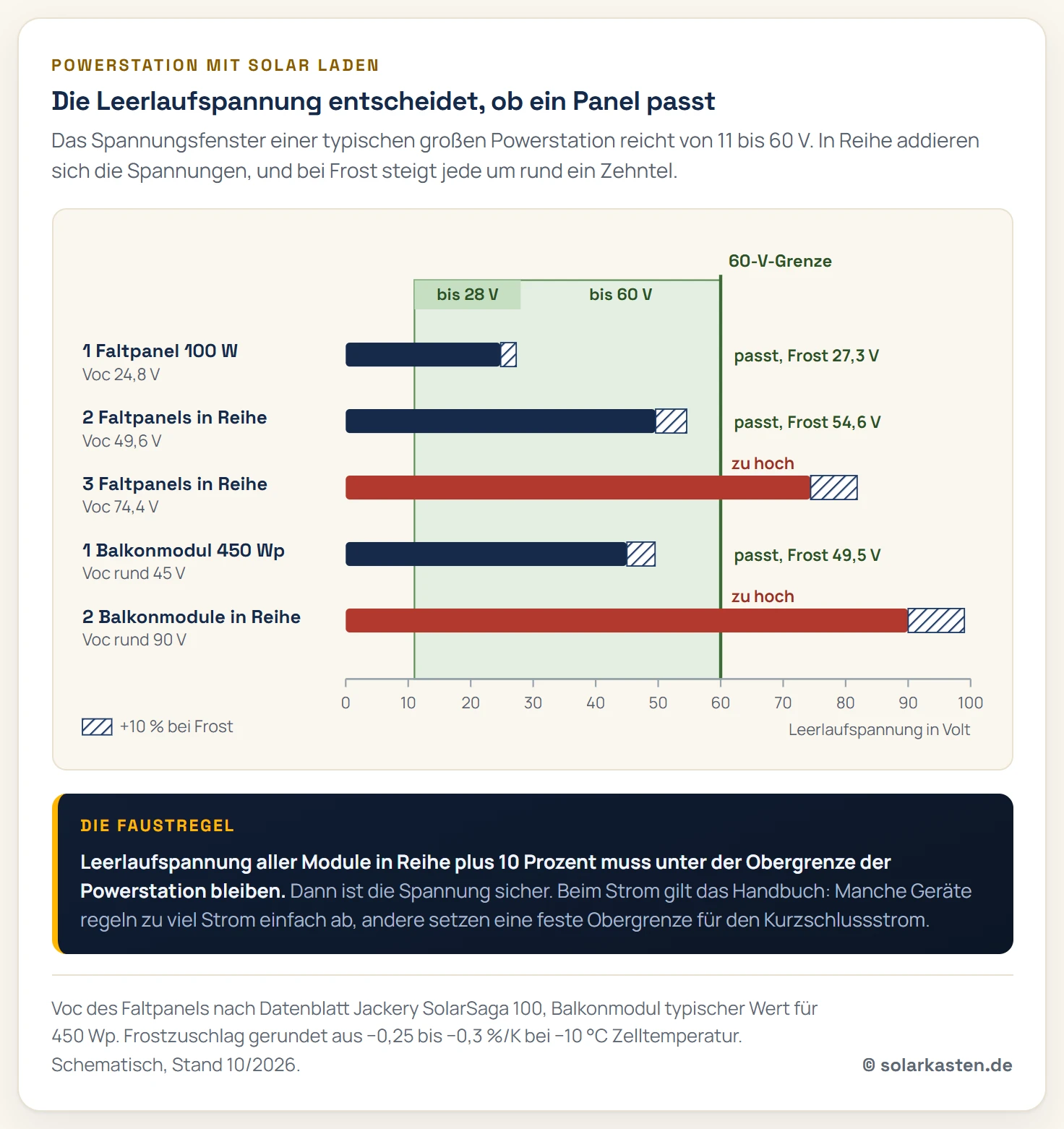

Leerlaufspannung aller Panels in Reihe × 1,1 < Obergrenze der Powerstation
Zwei kleine Faltpanels in Reihe passen an einen 60-Volt-Eingang, beim dritten Panel ist Schluss.
Ein Rechenbeispiel mit der Jackery SolarSaga 100: Ihr Datenblatt nennt 24,8 V Leerlaufspannung. Ein Panel ergibt mit Frostreserve 27,3 V und passt damit sogar knapp an die 28-V-Grenze einer kleinen Powerstation. Zwei Panels in Reihe kommen auf 54,6 V und passen an jeden 60-V-Eingang. Drei Panels in Reihe landen bei 81,8 V und sind für alle Geräte aus der Tabelle zu viel.
Die untere Grenze spielt ebenfalls eine Rolle. Unter 11 bis 12 V beginnt kein Eingang zu laden. Ein einzelnes kleines Panel erreicht diese Schwelle bei flachem Morgenlicht oder dichter Bewölkung manchmal nicht, die Anzeige bleibt dann bei 0 W. Bei Jackery kommt eine Stufe dazu: Bis 16 V lässt der Eingang nur 8 A zu, erst darüber den vollen Strom.
Reihe oder parallel: was die Schaltung ändert
Wer zwei oder mehr Panels an einen Eingang hängt, hat zwei Möglichkeiten. In Reihe wird das Plus des einen Panels mit dem Minus des nächsten verbunden, die Spannungen addieren sich, der Strom bleibt gleich. Parallel laufen alle Plus- und alle Minusleitungen über einen Y-Adapter zusammen, die Ströme addieren sich, die Spannung bleibt gleich.
| Zwei SolarSaga 100 | Spannung (Voc) | Strom (Isc) | passt an |
|---|---|---|---|
| ein Panel | 24,8 V | 5,4 A | alle Geräte der Tabelle |
| zwei in Reihe | 49,6 V | 5,4 A | Geräte mit Fenster bis 60 V |
| zwei parallel | 24,8 V | 10,8 A | Geräte mit mindestens 11 A je Anschluss |
Welche Variante erlaubt ist, entscheidet der Hersteller der Powerstation. Anker schreibt bei der SOLIX C1000 Gen 2 Parallelschaltung vor. Jackery löst die Frage bei den Explorer-Modellen über zwei getrennte Eingänge, an die je ein Panel kommt. Steht im Handbuch nichts, ist die Reihenschaltung der übliche Weg für Geräte mit 60-V-Fenster.
Ein Unterschied zeigt sich bei Schatten. In Reihe bremst ein teilverschattetes Panel den ganzen Strang, weil durch alle Panels derselbe Strom fließen muss. Parallel liefert das unverschattete Panel weiter seine volle Leistung. Auf dem Campingplatz unter Bäumen spricht das für zwei getrennte Eingänge oder die Parallelschaltung.
Stecker und Adapter
Bei den Steckern gibt es keinen gemeinsamen Standard. Jackery setzt auf den runden DC8020 (8 mm), ältere Geräte auf DC7909. Anker und EcoFlow nutzen den gelben XT60 bzw. dessen Variante XT60i. Starre Module aus dem Balkonkraftwerk-Bereich haben MC4. Verbunden wird über Adapterkabel, etwa MC4 auf XT60 oder MC4 auf DC8020, die es für wenige Euro gibt.
Zwei Dinge gehen dabei leicht schief. Erstens die Polarität: Bei Adaptern von Drittanbietern ist Plus nicht immer dort, wo man es erwartet. Eine Messung mit dem Multimeter vor dem ersten Einstecken klärt das in Sekunden. Zweitens der Querschnitt: Lange, dünne Verlängerungen kosten bei 10 A und mehr spürbar Leistung. Mehr zu Steckertypen, Plus und Minus und dem Trennen von MC4-Verbindungen steht im Ratgeber Solarmodul-Stecker.
Am einfachsten ist ein Faltpanel, das ab Werk den passenden Stecker mitbringt. Diese drei Panels aus unseren Rezensionen tun das: Die SolarSaga-Modelle haben DC8020 für die Jackery-Powerstations, das EcoFlow-Panel XT60i für EcoFlow und andere XT60-Geräte. Das EcoFlow-Panel liefert bis 12,4 A, an Eingängen mit niedrigerer Stromgrenze regelt die Powerstation entsprechend ab oder das Handbuch schließt die Kombination aus.
Ein Balkonkraftwerk-Modul an der Powerstation
Starre Module mit 450 bis 500 Wp sind pro Watt deutlich günstiger als Faltpanels und liefern auch mehr Leistung. Ihre Leerlaufspannung liegt bei rund 41 bis 50 V, mit Frostreserve also knapp unter oder an der 60-V-Grenze. Ein einzelnes Modul passt damit an die großen Powerstations, die DELTA 2 Max etwa nimmt laut EcoFlow ein 500-Wp-Modul mit rund 44 V direkt an. Die Frostreserve vorher am konkreten Typenschild ausrechnen.
Knapp wird es beim Strom. Solche Module liefern 13 bis 14 A Kurzschlussstrom. Das liegt unter den 15 A von EcoFlow und Anker, aber über den 10,5 bzw. 12 A, die Jackery je Anschluss angibt. Ob die Powerstation den Überschuss einfach abregelt, steht im Handbuch. Zwei Module in Reihe kommen auf 80 bis 100 V und sind für alle gängigen Powerstations zu viel. An kleinen Geräten mit 28-V-Fenster wie der SOLIX C300X funktioniert schon ein einzelnes Modul nicht.
Rechtlich ist die Kombination unkompliziert. Solange die Powerstation nicht ins Hausnetz einspeist, bilden Panel und Powerstation eine Inselanlage, die weder ins Marktstammdatenregister noch zum Netzbetreiber muss.
Schritt für Schritt anschließen
- Datenblatt der Powerstation öffnen und die drei Werte am Solareingang notieren: Spannungsfenster, Strom je Anschluss, Höchstleistung.
- Typenschild des Panels lesen: Leerlaufspannung (Voc) und Kurzschlussstrom (Isc). Bei mehreren Panels nach Reihe oder parallel umrechnen.
- Mit Frostreserve rechnen: Voc × 1,1 muss unter der Obergrenze liegen. Liegt der Wert knapp darüber, ein Panel weniger in Reihe nehmen.
- Panel aufstellen: möglichst senkrecht zur Sonne, ohne Schatten auf einzelnen Zellen. Faltpanels mit Ständer lassen sich über den Tag nachführen.
- Kabel verbinden: zuerst am Panel, dann an der Powerstation. Bei Adaptern die Polarität vorher messen.
- Display prüfen: Die Eingangsanzeige zeigt nach wenigen Sekunden die Solarleistung in Watt. Wie lange die volle Ladung dann dauert, rechnet der Ratgeber Ladedauer mit Solarmodul für Sommer und Winter vor.
Wenn die Powerstation nicht oder kaum lädt
| Anzeige | Wahrscheinliche Ursache | Was hilft |
|---|---|---|
| 0 W bei Sonne | Spannung unter der Startschwelle, Adapter verpolt, Stecker locker | Panel ausrichten, Polarität messen, Stecker prüfen |
| 0 W, Warnsymbol | Überspannung durch zu viele Panels in Reihe | ein Panel weniger in Reihe oder parallel schalten |
| deutlich unter Panel-Watt | flacher Einfallswinkel, Hitze, Teilverschattung | Panel nachführen, für Hinterlüftung sorgen, Schatten meiden |
| Leistung bricht ab | Akku fast voll, Ladestrom wird reduziert | normal, die letzten Prozent lädt jede Powerstation langsamer |
| lädt im Winter nicht | Akku unter 0 °C, Batteriemanagement sperrt | Powerstation drinnen aufwärmen lassen, Panel bleibt draußen |
Dass ein 100-W-Panel im Display 60 bis 80 W zeigt, ist normal. Die Nennleistung gilt unter Laborbedingungen mit 1.000 W/m² Einstrahlung und 25 °C Zelltemperatur, die in Deutschland nur an wenigen Stunden im Jahr erreicht werden. Ein warmes Panel in der Mittagssonne verliert zusätzlich rund 0,3 bis 0,4 Prozent Leistung je Grad über 25 °C.
Laden und gleichzeitig benutzen
Fast alle aktuellen Powerstations erlauben Pass-Through: Der Solarstrom versorgt zuerst die angeschlossenen Geräte, der Rest geht in den Akku. Eine Kühlbox mit 40 W an einem 100-W-Panel lässt so tagsüber noch 30 bis 40 W für den Akku übrig. Zieht der Verbrauch mehr als das Panel liefert, entlädt sich der Akku trotz Sonne, nur langsamer. Einige Modelle kombinieren zudem Netz- und Solarstrom: Die DELTA 2 Max erreicht laut EcoFlow mit beidem zusammen 80 Prozent in rund 43 Minuten.
Fazit
Eine Powerstation mit Solar zu laden ist einfach, weil der Laderegler schon eingebaut ist. Die eigentliche Arbeit ist eine kurze Rechnung: Leerlaufspannung aller Panels in Reihe mal 1,1 muss unter der Obergrenze des Eingangs bleiben, der Strom unter der Herstellergrenze. Wer dazu den passenden Stecker oder einen korrekt gepolten Adapter nutzt, kann auch herstellerfremde Panels und sogar ein einzelnes Balkonkraftwerk-Modul anschließen. Am bequemsten bleibt ein Faltpanel, das Stecker und Spannung schon passend mitbringt.
Häufige Fragen
Brauche ich einen Laderegler, um eine Powerstation mit Solar zu laden?
Nein. Jede Powerstation mit Solareingang hat einen MPPT-Laderegler eingebaut. Er sucht laufend den Punkt, an dem das Panel die meiste Leistung abgibt, und lädt den Akku damit. Das Panel wird direkt per DC-Kabel an den Solareingang gesteckt, ein Wechselrichter dazwischen ist ebenfalls überflüssig.
Kann ich jedes Solarpanel an jede Powerstation anschließen?
Elektrisch passt ein Panel, wenn seine Leerlaufspannung plus etwa 10 Prozent unter der Obergrenze des Solareingangs liegt und sein Strom die Herstellergrenze einhält. Mechanisch braucht es den passenden Stecker, oft über einen Adapter von MC4 auf XT60 oder DC8020. Herstellerfremde Panels funktionieren damit genauso wie die eigenen.
Was passiert, wenn das Panel mehr Watt hat als der Solareingang?
Die Powerstation nimmt nur so viel Leistung ab, wie ihr Eingang verträgt, der Rest bleibt ungenutzt. Das schadet nicht, solange Spannung und Strom im erlaubten Bereich liegen. Eine leichte Überdimensionierung ist sogar sinnvoll, weil ein 100-Watt-Panel im Alltag meist deutlich weniger als 100 Watt liefert.
Soll ich zwei Panels in Reihe oder parallel anschließen?
Das schreibt das Handbuch der Powerstation vor. In Reihe addieren sich die Spannungen, der Strom bleibt gleich. Parallel addieren sich die Ströme, die Spannung bleibt gleich. Geräte mit hohem Spannungsfenster bis 60 Volt vertragen zwei kleine Faltpanels meist in Reihe, Anker schreibt bei der SOLIX C1000 Gen 2 dagegen ausdrücklich Parallelschaltung vor.
Warum lädt meine Powerstation trotz Sonne nicht?
Die häufigsten Gründe sind eine Spannung unter der Startschwelle des Eingangs, etwa bei Schatten oder flachem Morgenlicht, ein Adapter mit vertauschter Polarität und ein Akku unter 0 °C, den das Batteriemanagement nicht lädt. Bei zu vielen Panels in Reihe schaltet der Überspannungsschutz den Eingang ab. Ein Blick auf die Eingangsanzeige im Display grenzt die Ursache schnell ein.
Kann ich ein Balkonkraftwerk-Modul an eine Powerstation hängen?
Bei Geräten mit Spannungsfenster bis 60 Volt meist ja, ein einzelnes 450- bis 500-Wp-Modul liegt mit rund 41 bis 50 Volt Leerlaufspannung darunter. Zu prüfen bleibt der Strom: Solche Module liefern 13 bis 14 Ampere, das ist mehr, als manche Eingänge je Anschluss angeben. Zwei Module in Reihe sind für alle gängigen Powerstations zu viel.
Muss ich eine Powerstation mit Solarpanel anmelden?
Nein, solange die Powerstation nicht ins Hausnetz einspeist. Panel plus Powerstation bilden dann eine Inselanlage ohne Netzverbindung, und für die gibt es weder eine Registrierung im Marktstammdatenregister noch eine Meldung beim Netzbetreiber. Das gilt auch, wenn Geräte an den Steckdosen der Powerstation hängen.
Kann ich die Powerstation gleichzeitig laden und benutzen?
Die meisten aktuellen Modelle können das, Hersteller nennen die Funktion Pass-Through. Der Solarstrom versorgt dann zuerst die angeschlossenen Geräte, der Überschuss geht in den Akku. Liegt der Verbrauch über der Solarleistung, entlädt sich der Akku trotz Sonne, nur langsamer.
