Ein Solarmodul liefert Strom, sobald Licht darauf fällt. Der Wechselrichter ist trotzdem in jedem Komplettset dabei, und das führt zu der berechtigten Frage, wofür er eigentlich gebraucht wird. Die kurze Version: für die Steckdose. Alles, was mit Gleichstrom arbeitet, kommt ohne ihn aus.
Was ein Modul ohne Wechselrichter liefert
Eine Solarzelle ist eine Stromquelle mit einer eigenwilligen Kennlinie. Bei kurzgeschlossenen Anschlüssen fließt der Kurzschlussstrom, bei offenen Anschlüssen steht die Leerlaufspannung an. In beiden Fällen ist die abgegebene Leistung null, denn Leistung ist Spannung mal Strom. Dazwischen liegt genau ein Punkt, an dem das Produkt aus beidem am größten wird: der Maximum Power Point, kurz MPP.
Typische Werte aus Datenblättern:
| Modulklasse | Leerlaufspannung | Spannung im MPP | Strom im MPP |
|---|---|---|---|
| 100 W, 36 Zellen (Camping) | ca. 22 V | ca. 18 V | ca. 5,5 A |
| 200 W, faltbar | ca. 24 V | ca. 20 V | ca. 10 A |
| 450 W, 144 Halbzellen (Dach) | ca. 41 V | ca. 34 V | ca. 13 A |
Die Wattzahl auf dem Etikett gilt für den MPP unter Normbedingungen. Was von diesem Wert im Alltag übrig bleibt, steht unter Watt Peak.
Wichtig für alles Weitere: Das Modul sucht sich seinen Arbeitspunkt nicht selbst aus. Ihn bestimmt der Verbraucher. Und genau darin liegt der Grund, warum zwischen Modul und Last meistens etwas gehört.

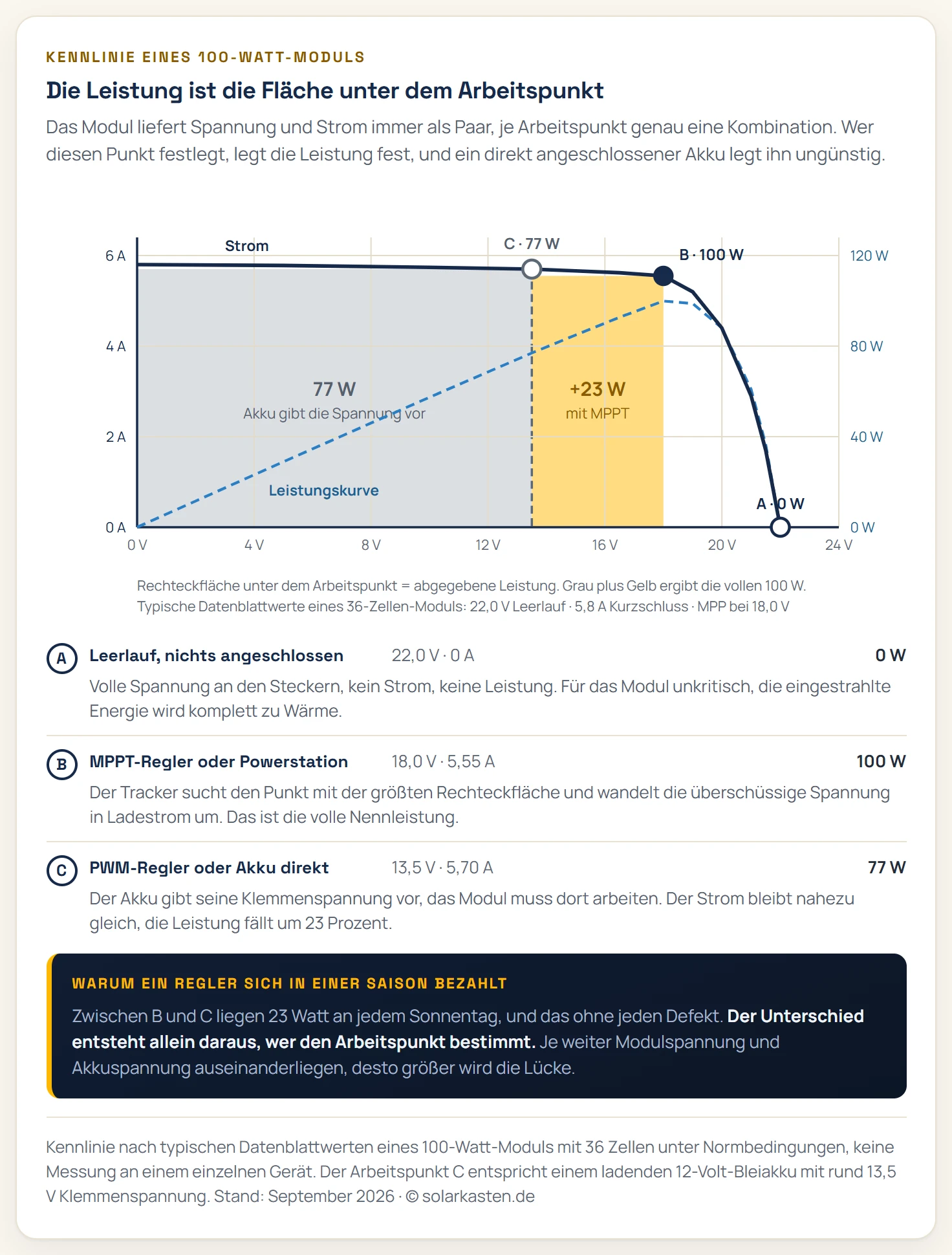

Der Verbraucher legt den Arbeitspunkt fest. Ein direkt angeschlossener 12-Volt-Akku zieht das Modul aus seinem besten Punkt heraus.
Ohne Last in der Sonne: passiert da etwas?
Diese Sorge taucht regelmäßig auf, wenn ein Modul schon montiert ist, aber noch nichts angeschlossen. Die Antwort ist beruhigend: Ein Modul im Leerlauf nimmt keinen Schaden.
Es fließt kein Strom, also wird keine elektrische Leistung abgegeben. Die gesamte eingestrahlte Energie wird in Wärme umgesetzt. Praktisch heißt das, das Modul wird ein paar Grad wärmer als im Betrieb, wo ein Teil der Energie als Strom abgeführt wird. Für die Bauteile ist das unkritisch, Module sind für den Dauerleerlauf ausgelegt und stehen bei jedem Händler monatelang so im Lager.
Zwei Punkte bleiben trotzdem zu beachten:
- An den Steckern liegt Spannung an, dauerhaft und bei jedem Tageslicht. Offene MC4-Stecker gehören abgedeckt, damit sich niemand daran greift und keine Feuchtigkeit hineinzieht.
- Ein Modul lässt sich nicht abschalten. Solange Licht darauf fällt, produziert es. Wer daran arbeitet, deckt es ab oder arbeitet nach Sonnenuntergang.
Die vier Fälle: was direkt geht und was nicht
| Verbraucher | Direkt am Modul | Was dazwischen gehört |
|---|---|---|
| 230-V-Gerät mit Netzstecker | nein | Wechselrichter |
| 12-V- oder 24-V-Gerät | nur mit Einschränkung | Laderegler oder DC-DC-Wandler |
| Akku (Blei, LiFePO4) | nein | Laderegler, besser MPPT |
| Powerstation | ja | nichts, der MPP-Tracker sitzt im Gerät |
| PV-Heizstab | ja | nur der zugehörige Regler |
| USB-Geräte | nein | Solar-Laderegler mit USB-Ausgang |
Drei dieser Zeilen verdienen eine Erklärung.
Der Akku: warum ein Laderegler kein Luxus ist
Ein Akku direkt ans Modul zu klemmen funktioniert und ist trotzdem ein schlechtes Geschäft. Zwei Probleme kommen zusammen.
Erstens fehlt der Ladeschluss. Ein Modul liefert, solange die Sonne scheint. Ohne Regler wird der Akku über seine Ladeschlussspannung hinaus geladen, was bei Bleiakkus zur Gasung führt und bei Lithiumzellen die Schutzelektronik auf den Plan ruft.
Zweitens sinkt die Ausbeute. Der Akku gibt seine Klemmenspannung vor, und das Modul muss dort arbeiten. Ein 36-Zellen-Modul hat seinen MPP bei rund 18 Volt, ein ladender 12-Volt-Bleiakku nimmt etwa 13,5 Volt an. Der Strom bleibt fast gleich, die Spannung fällt um ein knappes Drittel, und die Leistung sinkt entsprechend.
Genau an dieser Stelle unterscheiden sich die beiden Reglertypen:
| PWM-Regler | MPPT-Regler | |
|---|---|---|
| Arbeitsweise | schaltet die Verbindung getaktet | wandelt Spannung in Strom um |
| Modul arbeitet bei | Akkuspannung | eigenem MPP |
| Typischer Mehrertrag | Bezugspunkt | 20 bis 30 % |
| Preis (20 A) | ab etwa 20 € | ab etwa 60 € |
| Sinnvoll bei | 36-Zellen-Modulen an 12 V | allem anderen, besonders bei Dachmodulen |
Die Faustregel dazu: Je größer der Abstand zwischen Modulspannung und Akkuspannung, desto mehr holt ein MPPT-Regler heraus. Ein 450-Watt-Dachmodul mit 34 Volt MPP an einem 12-Volt-Akku ohne MPPT verschenkt weit über die Hälfte seiner Leistung.
Der Heizstab: Wärme braucht keine 230 Volt
Ein Heizstab ist eine ohmsche Last, ihm ist die Stromart gleichgültig. Damit ist er der einzige größere Verbraucher, der Solarstrom ohne jede Wandlung sinnvoll nutzen kann. Das spart den Wechselrichter, dessen Wirkungsgrad und die Zählerdiskussion gleich mit.
Ein handelsüblicher 230-Volt-Heizstab ist dafür trotzdem der falsche Griff. Der Grund sitzt in den Schaltkontakten: Wechselstrom geht 100-mal je Sekunde durch null, ein Lichtbogen am öffnenden Kontakt verlischt dabei von selbst. Bei Gleichstrom passiert das nicht. Thermostate und Schütze, die für Wechselstrom gebaut sind, verschweißen oder brennen aus.
Für den Zweck gibt es eigene PV-Heizstäbe mit integriertem MPP-Tracker. Sie werden über zwei Solarleitungen direkt an den Modulstrang gehängt, verarbeiten je nach Modell bis zu 2.000 Watt und Leerlaufspannungen bis rund 360 Volt und regeln die Leistung stufenlos dem Angebot nach. Für Warmwasserspeicher in Anlagen ohne Einspeisevergütung ist das eine der einfachsten Möglichkeiten, Überschuss zu verwerten. Welche Wege es dafür sonst gibt, steht unter Speicher ist voll: was tun mit dem Solarstrom.
Die Powerstation: hier ist der Regler schon drin
Der Solareingang jeder Powerstation erwartet Gleichstrom und bringt einen MPP-Tracker mit. Ein Modul kommt also direkt an den Eingang, meist über einen XT60- oder Anderson-Stecker.
Entscheidend sind die zwei Grenzwerte aus dem Handbuch:
- Das Spannungsfenster, häufig etwa 11 bis 60 Volt. Darunter startet der Tracker nicht, darüber kann der Eingang Schaden nehmen. Maßgeblich ist die Leerlaufspannung bei Kälte, denn die steigt mit sinkender Temperatur über den Datenblattwert hinaus.
- Der maximale Eingangsstrom, oft 10 bis 15 Ampere je Eingang. Er begrenzt, wie viele Module parallel geschaltet werden dürfen.
Daraus folgt die einfache Regel für die Verschaltung: Reihenschaltung erhöht die Spannung, Parallelschaltung den Strom. Zwei 100-Watt-Module in Reihe kommen auf 44 Volt Leerlauf und passen in fast jedes Fenster, drei in Reihe oft nicht mehr.
Sicherheit: was bei Gleichstrom anders ist
Gleichstrom verhält sich in zwei Punkten anders als der Wechselstrom aus der Steckdose, und beide sind für die Praxis relevant.
Die Spannungsgrenze. Als berührungsgefährlich gilt Gleichspannung ab 120 Volt. Ein einzelnes Modul bleibt mit gut 40 Volt darunter, eine Reihenschaltung aus drei Modulen liegt darüber. Die Zahl der Module in Reihe ist damit keine reine Ertragsfrage.
Der Lichtbogen. Wird eine stromführende Gleichstromverbindung unter Last getrennt, zieht der Strom einen Lichtbogen, der nicht von selbst abreißt. Für die Praxis heißt das:
- Steckverbindungen immer lastfrei trennen, also erst den Verbraucher abklemmen oder das Modul abdecken.
- MC4-Stecker oder ordentliche Klemmen mit Zugentlastung verwenden. Improvisierte Verbindungen an Solarleitungen halten weder Wetter noch Strom stand.
- Auf die Polarität achten. Verpolung zerstört Laderegler und Powerstation-Eingänge zuverlässig.
- Leitungsquerschnitt großzügig wählen. Bei 13 Ampere und langen Wegen wird aus einem zu dünnen Kabel eine Heizung. 4 Quadratmillimeter sind bei Solarleitungen der Standard.
Was der Wechselrichter tatsächlich leistet
Nach all den Fällen ohne ihn lohnt sich der Blick darauf, wofür er wirklich da ist. Er macht drei Dinge, die kein Laderegler kann:
- Er formt Wechselspannung. Aus Gleichstrom entsteht eine Sinusspannung mit 230 Volt und 50 Hertz, wie sie jedes Haushaltsgerät erwartet.
- Er synchronisiert sich auf das Netz. Bei einem netzgekoppelten Gerät muss die erzeugte Spannung in Phase, Frequenz und Höhe zum Hausnetz passen, sonst kann kein Strom fließen.
- Er bringt den Netz- und Anlagenschutz mit. Fällt das Netz aus, schaltet er binnen Sekundenbruchteilen ab. Ohne diese Funktion dürfte überhaupt nichts eingespeist werden.
Sobald also Strom in die Steckdose soll, führt kein Weg an ihm vorbei. Wie das im Detail zusammengesteckt wird, steht unter Mini-Solaranlage anschließen. Für Anlagen mit Speicher übernimmt ein Hybridgerät beide Rollen zugleich, das ist unter wie ein Hybrid-Wechselrichter funktioniert erklärt.
Fazit
Ein Solarmodul ist auch ohne Wechselrichter nützlich. Gebraucht wird er für genau eine Sache: die 230-Volt-Steckdose. Alles, was mit Gleichstrom arbeitet, lässt sich direkter und mit weniger Verlusten versorgen, oft mit einem Bauteil für 30 bis 60 Euro statt mit einem für 150.
Die einzige Regel, die dabei über den Ertrag entscheidet, ist die Frage nach dem Arbeitspunkt. Ein Verbraucher, der dem Modul seine Spannung aufzwingt, kostet 20 Prozent und mehr. Ein MPP-Tracker holt sie zurück, egal ob er im Laderegler, in der Powerstation oder im Heizstab sitzt. Wer neu plant, sucht sich deshalb zuerst den Tracker und dann das Modul dazu.
Häufige Fragen
Kann ich ein Solarmodul ohne Wechselrichter benutzen?
Ja, für alles, was mit Gleichstrom arbeitet. Ein Solarmodul liefert Gleichstrom mit einer Spannung, die je nach Bauart zwischen etwa 18 und 45 Volt liegt. Damit lassen sich Akkus über einen Laderegler laden, Heizstäbe direkt betreiben und Powerstations über ihren Solareingang füllen. Nur für Geräte mit 230-Volt-Netzstecker führt kein Weg am Wechselrichter vorbei.
Was passiert mit einem Solarmodul, das ohne Last in der Sonne liegt?
Nichts Schädliches. An den Anschlüssen steht die Leerlaufspannung an, es fließt kein Strom und es wird keine elektrische Leistung abgegeben. Die eingestrahlte Energie wird vollständig in Wärme umgesetzt, das Modul wird also etwas wärmer als im Betrieb. Module sind für den Dauerleerlauf ausgelegt und altern dadurch nicht schneller. An den offenen Steckern liegt allerdings Spannung an, sie gehören abgedeckt.
Kann ich ein 12-Volt-Gerät direkt an ein Solarmodul anschließen?
Technisch möglich, praktisch keine gute Idee. Die Modulspannung schwankt mit der Einstrahlung zwischen null und der Leerlaufspannung, bei einem 36-Zellen-Modul also bis etwa 22 Volt. Viele 12-Volt-Geräte vertragen dauerhaft höchstens 15 Volt. Ein Laderegler oder ein DC-DC-Wandler dazwischen hält die Spannung stabil und kostet unter 30 Euro.
Warum verliert ein Modul am PWM-Regler Leistung?
Weil ein PWM-Regler das Modul auf die Akkuspannung herunterzieht. Ein 36-Zellen-Modul hat seinen besten Arbeitspunkt bei rund 18 Volt, ein Bleiakku nimmt beim Laden etwa 13,5 Volt an. Der Strom bleibt fast gleich, die Spannung sinkt, und mit ihr die Leistung. Der Verlust liegt bei rund 20 bis 25 Prozent. Ein MPPT-Regler wandelt die überschüssige Spannung stattdessen in Ladestrom um.
Kann ich einen Heizstab direkt an ein Solarmodul hängen?
Ein Heizstab ist eine ohmsche Last und funktioniert grundsätzlich auch mit Gleichspannung. Handelsübliche 230-Volt-Heizstäbe sind dafür trotzdem ungeeignet, weil ihre Thermostate und Schaltkontakte für Wechselstrom gebaut sind: Gleichstrom-Lichtbögen reißen beim Schalten nicht von selbst ab. Für diesen Zweck gibt es eigene PV-Heizstäbe mit integriertem MPP-Tracker, etwa für bis zu 2.000 Watt und 360 Volt Leerlaufspannung.
Braucht eine Powerstation einen Wechselrichter zwischen Modul und Eingang?
Nein, im Gegenteil. Der Solareingang einer Powerstation erwartet Gleichstrom und hat einen MPP-Tracker eingebaut. Wichtig sind nur die beiden Grenzwerte im Handbuch: das Spannungsfenster, meist etwa 11 bis 60 Volt, und der maximale Strom. Ein Modul mit zu hoher Leerlaufspannung kann den Eingang zerstören, deshalb gehört der Blick ins Datenblatt vor den ersten Steckversuch.
Wie gefährlich ist die Gleichspannung eines Solarmoduls?
Ein einzelnes Modul mit gut 40 Volt Leerlaufspannung liegt unter der Grenze von 120 Volt Gleichspannung, ab der es nach den einschlägigen Regeln als berührungsgefährlich gilt. Gefährlich wird es bei Reihenschaltungen, denn dort addieren sich die Spannungen. Der zweite Punkt ist der Lichtbogen: Wer eine stromführende DC-Verbindung unter Last trennt, zieht einen Bogen, der nicht von selbst verlischt. Steckverbindungen werden deshalb immer lastfrei getrennt.
Was macht der Wechselrichter, das ein Laderegler nicht kann?
Er formt aus Gleichstrom eine Wechselspannung mit 230 Volt und 50 Hertz und synchronisiert sie beim netzgekoppelten Betrieb auf das Stromnetz. Dazu kommt der Netz- und Anlagenschutz, der bei Netzausfall binnen Sekundenbruchteilen abschaltet. Ein Laderegler macht nichts davon: Er passt nur Gleichspannungen aneinander an.
