Zwei Module liegen bereit, der Laderegler hat einen Eingang, und im Shop kostet das Y-Steckerpaar keine zehn Euro. Die Lösung sieht nach zwei Minuten Arbeit aus. Sie ist es oft auch, solange du bei zwei Modulen bleibst. Ab dem dritten Strang ändert sich die Sicherheitslage grundlegend, und am Balkonkraftwerk bringt der Y-Stecker meist weniger, als er kostet.
Was ein Y-Stecker tatsächlich tut
Ein Y-Verbinder ist ein passives Kabelstück mit drei Anschlüssen: zwei gleichartigen Enden auf der einen Seite und einem Ende auf der anderen. Er führt zwei Leitungen zu einer zusammen, mehr passiert darin nicht. Weil eine Solarverbindung immer zwei Pole braucht, kommt er als Paar: ein Y mit zwei Steckern für die Plusseite, ein Y mit zwei Kupplungen für die Minusseite. Wer nur ein Teil kauft, kann nichts damit anfangen.
Elektrisch entsteht dadurch eine Parallelschaltung, und die hat eine klare Rechenregel:
| Reihenschaltung | Parallelschaltung (Y-Stecker) | |
|---|---|---|
| Spannung | addiert sich | bleibt gleich |
| Strom | bleibt gleich | addiert sich |
| Zwei Module mit 40 V / 11 A | 80 V / 11 A | 40 V / 22 A |
| Leitungsverluste bei langem Kabel | gering | höher, weil der Strom steigt |
| Verhalten bei Teilverschattung | der schwächste Strang begrenzt alle | jedes Modul liefert weitgehend eigenständig |
| Erforderlicher Kabelquerschnitt | kleiner | größer |
Die Leistung ist in beiden Fällen identisch, 880 Watt in diesem Beispiel. Was sich unterscheidet, sind Nebenwirkungen: Wo die Spannung steigt, bleibt der Strom klein und das Kabel dünn. Wo der Strom steigt, wachsen die Verluste im Kabel quadratisch mit. Für Wege über zehn Meter ist die Reihenschaltung deshalb im Vorteil.
Die Parallelschaltung hat ihre eigene Stärke bei ungleichmäßiger Belichtung. In Reihe zwingt das schwächste Modul dem ganzen Strang seinen Strom auf, ein Effekt, den die Bypass-Dioden nur teilweise abfangen. Parallel geschaltete Module ziehen sich gegenseitig weniger herunter. Wie stark Verschattung auf Modulebene wirkt, steht ausführlich unter Balkonkraftwerk im Schatten.

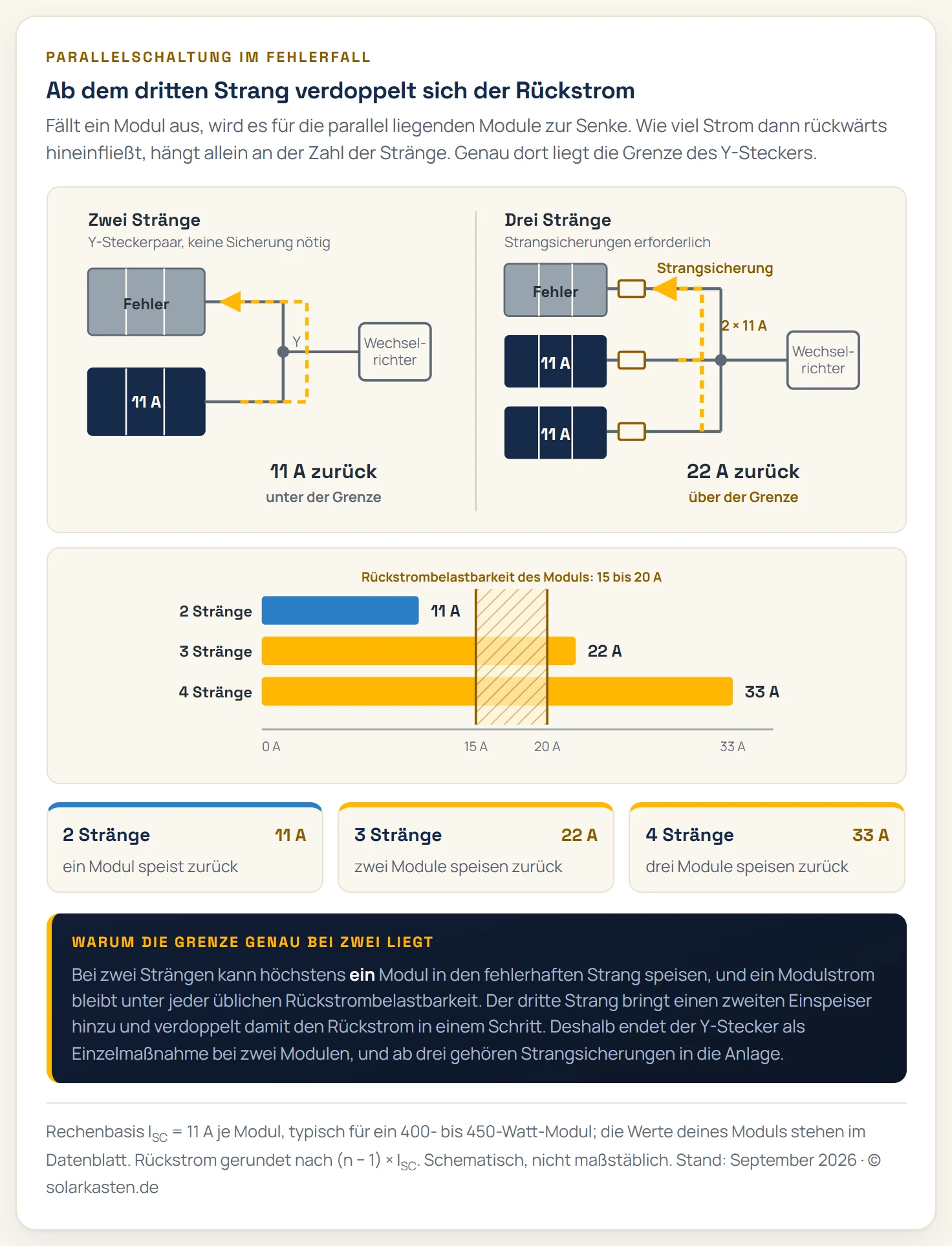

Die eigentliche Grenze: der dritte Strang
Solange zwei Stränge parallel liegen, ist die Sache unkritisch. Ab dem dritten ändert sich die Physik im Fehlerfall, und genau daran hängt die Faustregel aus der Installationspraxis.
Der Mechanismus dahinter ist schnell erklärt. Ein Solarmodul ist eine Stromquelle. Bekommt eines der parallel geschalteten Module einen internen Fehler, etwa einen Zellkurzschluss oder einen durchlegierten Diodenkontakt, wird es für die anderen zur Senke. Der Strom der übrigen Stränge fließt dann rückwärts in den fehlerhaften hinein.
Wie groß dieser Rückstrom ist, hängt nur an der Zahl der Stränge:
- Zwei Stränge: ein Strang speist zurück, also etwa 1 × Kurzschlussstrom. Bei 11 Ampere Modulstrom sind das 11 Ampere.
- Drei Stränge: zwei speisen zurück, also etwa 2 × Kurzschlussstrom, rund 22 Ampere.
- Vier Stränge: drei speisen zurück, rund 33 Ampere.
Dem gegenüber steht ein Wert aus dem Moduldatenblatt: die Rückstrombelastbarkeit, je nach Hersteller als maximale Rückstromstärke, Reverse Current oder IR ausgewiesen. Typisch liegt sie bei 15 bis 20 Ampere für gängige Module mit 400 bis 500 Watt. Bei zwei Strängen bleibt der Rückstrom sicher darunter, bei drei Strängen wird die Grenze erreicht oder überschritten. Deshalb sind ab drei parallelen Strängen Strangsicherungen vorgesehen, üblicherweise gPV-Sicherungen im Generatoranschlusskasten, die den fehlerhaften Strang abtrennen, bevor er Schaden nimmt.
Für dich heißt das praktisch: Ein Y-Steckerpaar für zwei gleiche Module ist eine saubere Sache. Zwei Y-Steckerpaare hintereinander, um drei oder vier Module zusammenzuführen, sind es nicht mehr. Spätestens dort gehört die Planung in fachliche Hände.
Den eigenen Wert nachschlagen
Die Zahlen oben sind Richtwerte, dein Modul hat eigene. Drei Werte im Datenblatt genügen für die Prüfung:
| Datenblatt-Wert | Kürzel | Wofür du ihn brauchst |
|---|---|---|
| Kurzschlussstrom | ISC | Grundlage des Rückstroms und der Auslegung |
| Rückstrombelastbarkeit | IR | Obergrenze, die der Rückstrom nicht erreichen darf |
| Leerlaufspannung | UOC | Grenze für den Eingang von Wechselrichter oder Laderegler |
Die Auslegung des Y-Steckers und des gemeinsamen Kabelabschnitts rechnet sich mit dem 1,25-fachen des summierten Kurzschlussstroms, dem in der Photovoltaik üblichen Sicherheitsfaktor für dauerhafte Einstrahlung über dem Standardwert. Zwei Module mit je 14 Ampere ergeben so 2 × 14 × 1,25 = 35 Ampere. Ein Y-Verbinder mit 30 Ampere Nennstrom ist damit schon zu knapp bemessen, und es lohnt der Blick ins Datenblatt statt in die Shop-Überschrift.
Am Balkonkraftwerk: meist der falsche Weg
Hier liegt das häufigste Missverständnis. Wer zwei zusätzliche Module am vorhandenen Wechselrichter unterbringen will, greift zum Y-Stecker. Bei Mikrowechselrichtern geht dabei etwas verloren, das sie eigentlich auszeichnet.
Gängige Geräte für Balkonkraftwerke haben je Modul einen eigenen Eingang mit eigenem MPP-Tracker. Jeder Tracker sucht laufend den optimalen Arbeitspunkt genau eines Moduls. Legst du zwei Module über einen Y-Stecker auf einen Eingang, regelt ein einziger Tracker beide gemeinsam, und der zweite Eingang bleibt ungenutzt. Solange beide Module gleich ausgerichtet sind und gleich viel Sonne bekommen, kostet das wenig. Sobald eines früher im Schatten steht, zieht es den gemeinsamen Arbeitspunkt herunter.
Dazu kommt die Leistungsgrenze. Ein Steckersolargerät darf in Deutschland höchstens 800 Voltampere Wechselrichterleistung abgeben, bei bis zu 2.000 Wattpeak Modulleistung. Mehr Module an einem 800-VA-Gerät erhöhen den Ertrag nur in den Randstunden, mittags kappt der Wechselrichter ohnehin. Die Details dieser Grenzen stehen unter wie viel Strom ein Balkonkraftwerk erzeugen darf.
Sinnvoll wird der Y-Stecker am Balkonkraftwerk in genau einem Fall: wenn der Wechselrichter weniger Eingänge hat als du Module anschließen möchtest und die zusammengefassten Module identisch und gleich ausgerichtet sind. Dann ist er die günstige Lösung für die Randstunden.
Wo der Y-Stecker seine Stärke ausspielt
Außerhalb des Balkonkraftwerks gibt es klare Anwendungsfälle:
- Inselanlagen mit PWM-Laderegler. Diese Regler arbeiten am besten, wenn die Modulspannung nah an der Batteriespannung liegt. Bei einem 12-Volt-System bedeutet das: Module parallel statt in Reihe, sonst passt die Spannung nicht.
- Wohnmobil und Camping. Zwei flexible Module auf dem Dach, ein Laderegler-Eingang, kurze Wege. Hier spielt der höhere Strom keine Rolle, weil die Leitungen ohnehin nur wenige Meter lang sind.
- Mobile Solarkoffer an einer Powerstation. Viele Powerstations begrenzen die Eingangsspannung auf 60 Volt. Parallel geschaltet bleiben zwei Module sicher darunter, in Reihe geraten sie in die Nähe der Grenze.
- Teilverschattete Aufstellungen ohne Optimierer. Wo ein Modul regelmäßig früher im Schatten steht, verliert die Parallelschaltung weniger als die Reihe.
Gemeinsamer Nenner dieser Fälle: kurze Leitungen, niedrige Systemspannung, zwei gleiche Module. Sobald einer dieser drei Punkte wegfällt, lohnt das Nachrechnen.
Fünf Fehler, die in der Praxis auftauchen
- Nur ein Y-Teil gekauft. Es braucht immer ein Paar, eines für jeden Pol.
- Module unterschiedlicher Leistung zusammengelegt. Parallel stellt sich eine gemeinsame Spannung ein, und beide Module arbeiten dann neben ihrem eigenen Optimum. Der Verlust wächst mit dem Abstand der MPP-Spannungen.
- Zwei Y-Paare gestapelt. Damit sind drei oder vier Stränge parallel, und die Rückstromfrage ist offen. Ab hier gehören Strangsicherungen dazu.
- Fabrikate gemischt. Auch für Y-Verbinder gilt die DIN EN 62852 (VDE 0126-300): innerhalb einer Steckverbindung nur ein Hersteller. Mehr dazu steht unter Solarmodul-Stecker.
- Kabelquerschnitt vergessen. Hinter dem Y fließt der doppelte Strom. Wo vorher 4 mm² reichten, kann nach der Zusammenführung 6 mm² nötig werden, besonders bei längeren Wegen.
Fazit
Der Y-Stecker ist ein ehrliches Bauteil ohne Geheimnisse: Er legt zwei Leitungen zusammen, addiert die Ströme und lässt die Spannung, wie sie ist. Für zwei gleiche Module an kurzen Leitungen ist er die richtige und preiswerte Lösung, besonders in Insel- und Campinganlagen mit niedriger Systemspannung.
Zwei Punkte verdienen deine Aufmerksamkeit vor dem Kauf. Prüfe die Strombelastbarkeit im Datenblatt gegen den 1,25-fachen summierten Kurzschlussstrom deiner Module. Und bleib bei zwei Strängen: Ab dem dritten verdoppelt sich der Rückstrom im Fehlerfall, und die Anlage braucht Strangsicherungen statt eines weiteren Y-Verbinders.
Am Balkonkraftwerk lohnt vorher der Blick auf den Wechselrichter. Hat er noch einen freien Eingang, ist der direkte Anschluss dort fast immer die bessere Wahl, weil jedes Modul dann seinen eigenen MPP-Tracker behält.
Häufige Fragen
Was macht ein Y-Stecker bei Solarmodulen?
Er schaltet zwei Module parallel. Beide Plusleitungen laufen auf einen gemeinsamen Pluspfad zusammen, beide Minusleitungen auf einen gemeinsamen Minuspfad. Dafür braucht es immer ein Paar: einen Y-Stecker für die Plusseite und eine Y-Kupplung für die Minusseite. In der Parallelschaltung addieren sich die Ströme der Module, während die Spannung auf dem Niveau eines einzelnen Moduls bleibt. Zwei Module mit 11 Ampere und 40 Volt ergeben so 22 Ampere bei 40 Volt.
Ab wie vielen Strängen brauche ich Strangsicherungen?
Ab drei parallel geschalteten Strängen. Der Grund ist der Rückstrom: Fällt ein Strang durch einen Fehler aus, speisen die übrigen Stränge in ihn hinein. Dieser Rückstrom beträgt etwa (n − 1) mal den Kurzschlussstrom, bei drei Strängen also rund das Doppelte eines Modulstroms. Er kann die im Datenblatt angegebene Rückstrombelastbarkeit des Moduls überschreiten. Bei zwei Strängen bleibt der Rückstrom auf einen Modulstrom begrenzt und damit unterhalb dieser Grenze.
Darf ich Module mit unterschiedlicher Leistung parallel schalten?
Technisch ist es möglich, wirtschaftlich sinnvoll selten. In der Parallelschaltung stellt sich eine gemeinsame Spannung ein, und jedes Modul arbeitet dann abseits seines eigenen optimalen Arbeitspunkts. Je weiter die Spannungen am Maximum-Power-Point auseinanderliegen, desto mehr Leistung geht verloren. Module derselben Serie mit gleicher Nennleistung sind der sichere Weg. Unterschiedliche Ausrichtungen gehören ohnehin an getrennte Eingänge des Wechselrichters.
Brauche ich am Balkonkraftwerk einen Y-Stecker?
In aller Regel nicht. Gängige Mikrowechselrichter für zwei oder vier Module haben je Modul einen eigenen Eingang mit eigenem MPP-Tracker. Jedes Modul wird dort einzeln angeschlossen und einzeln geregelt. Ein Y-Stecker würde zwei Module zu einem gemeinsamen Eingang zusammenfassen und damit einen MPP-Tracker verschenken. Bei ungleicher Verschattung kostet das spürbar Ertrag, und ein Eingang des Wechselrichters bleibt ungenutzt.
Was ist der Unterschied zwischen Reihen- und Parallelschaltung?
In Reihe addieren sich die Spannungen bei gleichbleibendem Strom, parallel addieren sich die Ströme bei gleichbleibender Spannung. Zwei Module mit 40 Volt und 11 Ampere ergeben in Reihe 80 Volt bei 11 Ampere, parallel 40 Volt bei 22 Ampere. Die Leistung ist in beiden Fällen dieselbe. Für lange Leitungswege ist die Reihenschaltung günstiger, weil der niedrigere Strom weniger Verluste im Kabel verursacht.
Welche Strombelastbarkeit muss ein Y-Stecker haben?
Sie steht im Datenblatt des Steckers in Ampere und muss über dem summierten Kurzschlussstrom der zusammengefassten Module liegen. Gängige PV-Y-Verbinder sind für 30 Ampere ausgelegt, was für zwei Module mit je 11 bis 14 Ampere ausreicht. Mit dem üblichen Sicherheitsfaktor von 1,25 auf den Kurzschlussstrom ergeben zwei Module rund 35 Ampere Auslegungsstrom, bei drei Modulen sind die 30 Ampere überschritten.
Kann ich einen Y-Stecker im Freien montieren?
Ja, sofern es ein PV-Y-Verbinder mit Schutzart IP67 oder IP68 und derselben Bauart wie die übrigen Stecker der Anlage ist. Die Schutzart gilt nur für die vollständig gesteckte und verriegelte Verbindung. Y-Adapter aus dem Modellbau-Bereich, etwa in XT60-Bauform, sind für die Dauermontage im Freien nicht geeignet. Auch für Y-Verbinder gilt die Regel, dass innerhalb einer Steckverbindung nur ein Fabrikat zusammenkommt.
Brauche ich bei Parallelschaltung zusätzliche Dioden?
Bei zwei gleichen Modulen an einem Wechselrichter oder Laderegler gewöhnlich nicht. Jedes Modul hat bereits Bypass-Dioden in seiner Anschlussdose, und der Rückstrom bleibt bei zwei Strängen begrenzt. Rückstromdioden sind in klassischen Inselanlagen gebräuchlich, sie kosten allerdings selbst Spannung, bei Schottky-Dioden etwa 0,3 bis 0,5 Volt. In modernen Anlagen übernehmen Strangsicherungen diese Aufgabe wirksamer.
