Die Brüstung ist 2,20 Meter breit, das Modul im Angebot hat 500 Wattpeak, und im Datenblatt steht eine Zahlenkette in Millimetern. Ob beides zusammenpasst, entscheidet sich vor der Bestellung. Die gute Nachricht: Solarmodule folgen einem sehr engen Raster, und eine der beiden Kanten ist fast immer gleich.
Das Standardmodul und seine Maße
Wer heute ein Solarmodul für ein Wohnhaus oder ein Balkonkraftwerk kauft, bekommt mit hoher Wahrscheinlichkeit eines dieser drei Formate:
| Format | Maße (L × B × H) | Fläche | Leistung | Gewicht |
|---|---|---|---|---|
| 108 Halbzellen | 1.722 × 1.134 × 30–35 mm | 1,95 m² | 400–450 Wp | 20–25 kg |
| 120 Halbzellen | 1.900–1.960 × 1.134 × 30 mm | 2,15–2,22 m² | 470–510 Wp | 23–27 kg |
| 144 Halbzellen | 2.278 × 1.134 × 35 mm | 2,58 m² | 530–560 Wp | 25–28 kg |
Die Werte stammen aus Händler-Datenblättern gängiger Serien. Konkrete Beispiele: Das Winaico WST-425NGXB-D3 misst 1.722 × 1.134 × 35 Millimeter bei 24,0 Kilogramm, das JA Solar JAM60D41 mit 500 Wattpeak 1.953 × 1.134 × 30 Millimeter bei 27,3 Kilogramm, das Jolywood JW-HD108N mit ebenfalls 500 Wattpeak 1.960 × 1.134 × 30 Millimeter.
Zwei Beobachtungen fallen sofort auf. Die Breite bleibt bei 1.134 Millimetern, quer über Hersteller und Leistungsklassen. Und die Rahmenhöhe bewegt sich in einem sehr engen Fenster von 30 bis 35 Millimetern.

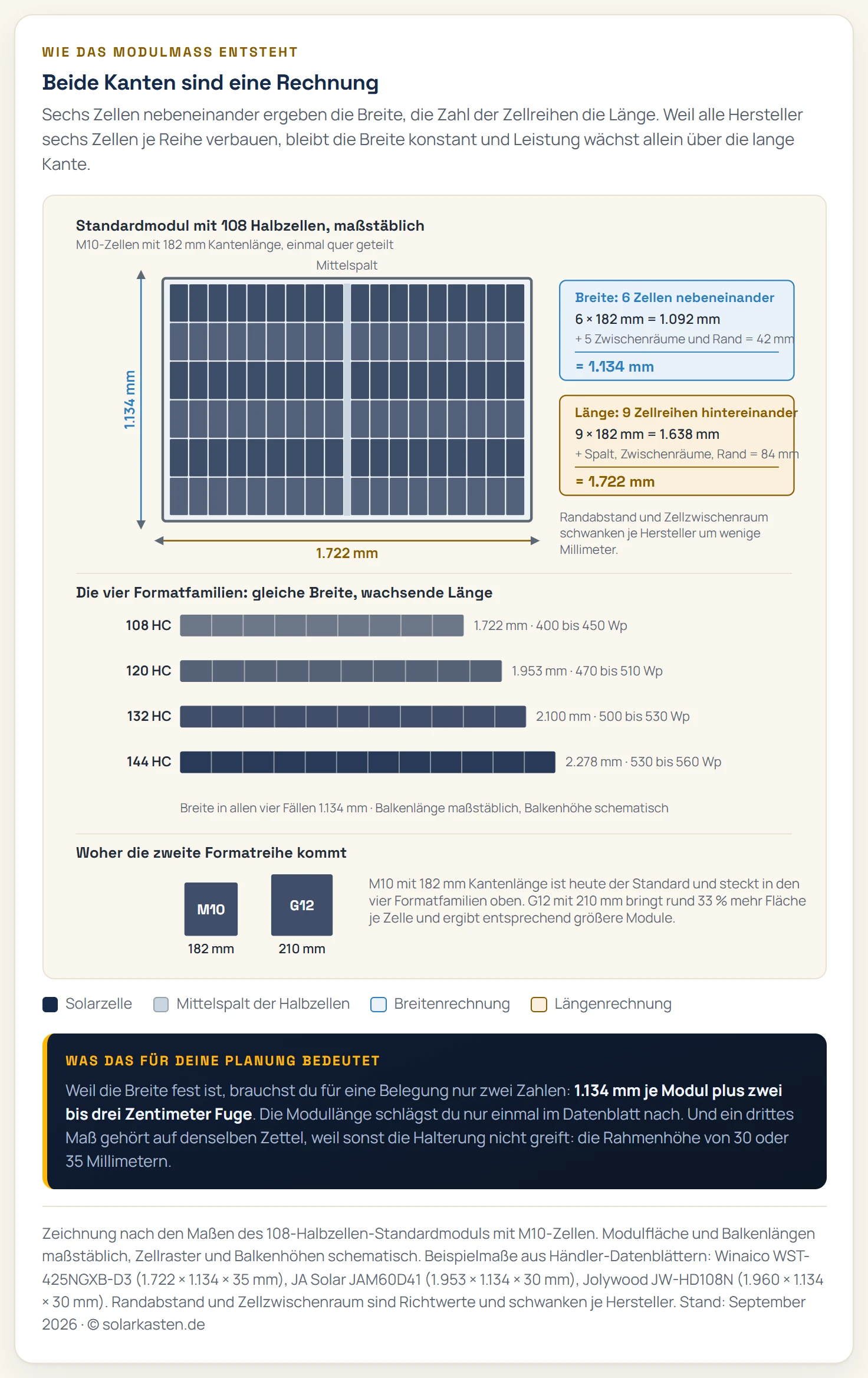

Beide Modulkanten sind eine Rechnung aus Zellformat, Zellzahl und Randabstand. Deshalb liegen die Maße verschiedener Hersteller so eng beieinander.
Warum fast jedes Modul 1.134 mm breit ist
Das Maß ist kein Zufall und keine Absprache, es fällt aus der Geometrie der Zellen heraus.
Eine M10-Zelle hat eine Kantenlänge von 182 Millimetern. Für die Halbzellen-Bauweise wird sie einmal quer durchtrennt, aus einem Quadrat werden also zwei Rechtecke von 182 × 91 Millimetern. Die volle Kantenlänge bleibt in der Modulbreite erhalten.
Praktisch alle Hersteller legen sechs Zellen nebeneinander. Daraus wird:
- 6 × 182 mm = 1.092 mm reine Zellfläche
- 5 Zwischenräume à rund 2,5 mm = 12 mm
- 2 × rund 15 mm Randabstand zum Rahmen = 30 mm
- Summe: 1.134 mm
Die Länge folgt derselben Logik, nur mit mehr Reihen. Beim Standardmodul mit 108 Halbzellen sind das neun volle Zellreihen:
- 9 × 182 mm = 1.638 mm
- 8 Zwischenräume, Mittelspalt zwischen den beiden Halbzellenhälften und Randabstand oben und unten = rund 84 mm
- Summe: 1.722 mm
Genau hier steckt der praktische Nutzen dieser Rechnung: Mehr Leistung wächst über die Länge, nie über die Breite. Ein Hersteller, der ein stärkeres Modul bauen will, hängt Zellreihen an, statt eine siebte Spalte einzufügen. Für die Planung heißt das, dass du die Breite als feste Größe behandeln kannst und nur die Länge im Datenblatt nachschlagen musst.
Die Formatfamilien nach Zellzahl
Die Zellzahl auf dem Datenblatt sagt dir die Länge, noch bevor du sie liest.
| Halbzellen | volle Zellen | Zellreihen | Länge | typische Leistung |
|---|---|---|---|---|
| 108 | 54 | 9 | rund 1.722 mm | 400–450 Wp |
| 120 | 60 | 10 | 1.900–1.960 mm | 470–510 Wp |
| 132 | 66 | 11 | rund 2.100 mm | 500–530 Wp |
| 144 | 72 | 12 | rund 2.278 mm | 530–560 Wp |
Die Angaben in den Datenblättern schwanken um einige Zentimeter, weil Randabstand, Mittelspalt und Zellzwischenräume je Hersteller etwas anders ausfallen. Für die Planung genügt es, mit dem oberen Ende der jeweiligen Spanne zu rechnen und einige Zentimeter Luft für die Halterung einzuplanen.
Zwei ältere Formate begegnen dir noch im Bestand und auf dem Gebrauchtmarkt:
- 60 Zellen (ohne Halbzellen-Teilung): rund 1.650 × 1.000 mm, 300 bis 330 Wattpeak. Das Standardmodul der Jahre bis etwa 2020.
- 72 Zellen: rund 2.000 × 1.000 mm, 360 bis 400 Wattpeak. Das damalige Format für Gewerbedächer und Freiflächen.
Der Vergleich zeigt den Fortschritt gut: Ein 60-Zellen-Modul von 2018 belegt 1,65 Quadratmeter und liefert 320 Wattpeak, ein heutiges Standardmodul belegt 1,95 Quadratmeter und liefert 440. Die Leistungsdichte stieg damit von 194 auf rund 226 Wattpeak je Quadratmeter.
Wafer-Formate: M6, M10 und G12
Unter den Modulmaßen liegt eine zweite Normreihe, die der Siliziumwafer. Sie erklärt, warum es überhaupt verschiedene Modulfamilien gibt.
| Format | Kantenlänge | Fläche je Zelle | typisches Modulmaß |
|---|---|---|---|
| M6 | 166 mm | 276 cm² | 1.755 × 1.038 mm (120 HC) |
| M10 | 182 mm | 331 cm² | 1.722 × 1.134 mm (108 HC) |
| G12 / M12 | 210 mm | 441 cm² | 2.187 × 1.102 mm (100 HC) |
M10 ist heute das meistverbaute Format. Es trifft den Kompromiss zwischen Modulleistung und Handhabbarkeit am besten: Ein Modul dieser Bauart lässt sich zu zweit tragen und passt auf gängige Dachhaken und Balkonhalterungen.
G12 bringt rund ein Drittel mehr Zellfläche mit und damit deutlich mehr Leistung je Modul. Die Module werden dadurch aber groß und schwer, weshalb sie vor allem in Freiflächenanlagen und auf Gewerbedächern sitzen.
Daneben haben sich rechteckige Varianten etabliert, erkennbar am angehängten R: M10R und G12R. Sie behalten eine Kante und kürzen die andere, etwa 210 × 182 Millimeter oder 210 × 105 Millimeter. Damit lassen sich Modulformate bauen, die viel Leistung tragen und trotzdem in der handlichen Größenordnung bleiben. Das ältere M6-Format läuft aus der Neuproduktion aus und begegnet dir noch in Restposten.
Gewicht und was es für die Halterung bedeutet
Das Gewicht hängt an zwei Faktoren: der Fläche und der Bauart der Rückseite.
| Modul | Bauart | Gewicht | Gewicht je m² |
|---|---|---|---|
| 1.722 × 1.134 mm | Glas-Folie | 20–22 kg | rund 11 kg/m² |
| 1.722 × 1.134 mm | Glas-Glas | 24–25 kg | rund 12,5 kg/m² |
| 1.960 × 1.134 mm | Glas-Glas | 27,3 kg | rund 12,3 kg/m² |
| 2.278 × 1.134 mm | Glas-Folie | 25–28 kg | rund 10,5 kg/m² |
Die zweite Glasscheibe kostet rund 4 Kilogramm. Das ist der Preis für die robustere Bauweise mit ihrer längeren Garantie, nachzulesen im Artikel Glas-Glas oder Glas-Folie.
Für eine Balkonmontage ist das Eigengewicht allerdings selten das entscheidende Problem. Zwei Module wiegen zusammen 40 bis 55 Kilogramm, und das trägt jede intakte Brüstung. Kritisch wird die Windlast, denn ein Modul mit 1,95 Quadratmetern wirkt bei Sturm wie ein Segel und erzeugt Kräfte, die ein Vielfaches des Eigengewichts betragen. Welche Kräfte dabei wirklich auftreten, steht im Artikel zur Modulmontage am Balkon.
Auf Flachdächern kommt der Ballast dazu, der die Module gegen Abheben sichert. Dessen Berechnung steht im Artikel zum Ballast auf dem Flachdach.
Rahmenhöhe: der Wert, den jede Halterung braucht
Länge und Breite bestimmen, ob das Modul auf die Fläche passt. Die Rahmenhöhe bestimmt, ob die Halterung an das Modul passt. Übliche Werte sind 30 und 35 Millimeter, seltener 40 Millimeter.
Modulklemmen sind auf eine bestimmte Rahmenhöhe ausgelegt und haben nur wenige Millimeter Spielraum. Eine Klemme für 35 Millimeter greift auf einem 30-Millimeter-Rahmen nicht sicher, weil das Klemmmaul nicht schließt. Umgekehrt lässt sich eine 30er-Klemme auf einem 35er-Rahmen nicht ansetzen.
Deshalb gehören beim Kauf drei Zahlen zusammen auf die Liste: Länge, Breite und Rahmenhöhe. Balkonhalterungen mit verstellbaren Klemmen decken meist 30 bis 40 Millimeter ab, feste Klemmensätze sind auf ein Maß festgelegt.
Ein zweiter Wert steht ebenfalls im Datenblatt und wird gern übersehen: die zulässigen Klemmbereiche. Jedes Modul hat eine Zeichnung mit den Zonen, in denen geklemmt werden darf. Wer außerhalb klemmt, erzeugt Biegespannung im Laminat und riskiert Mikrorisse. Was das für die Lebensdauer bedeutet, steht im Artikel dazu, wie lange ein Solarmodul hält.
Welche Größe an den Balkon passt
Am Balkon ist die Brüstungslänge die harte Grenze. Zwei Rechenwege stehen offen.
Quer montiert liegt das Modul mit der langen Kante waagerecht. Zwei Module nebeneinander brauchen dann:
- 2 × 1.722 mm Modullänge = 3.444 mm bei 108 Halbzellen
- 2 × 1.960 mm = 3.920 mm bei den 500-Watt-Modulen
Das übersteigt viele Balkonbrüstungen deutlich.
Hochkant montiert steht das Modul auf der kurzen Kante. Dann zählt die Breite:
- 2 × 1.134 mm = 2.268 mm, zuzüglich Halterungen und Fugen rund 2,40 Meter
- 3 × 1.134 mm = 3.402 mm, also rund 3,55 Meter
Für die meisten Balkone ist die Hochkantmontage damit der praktikable Weg. Zwei Module belegen dabei etwa 2,40 Meter Brüstungslänge und ragen 1,72 bis 1,96 Meter in die Höhe, was bei einer Brüstungshöhe von rund einem Meter einen deutlichen Überstand nach oben oder unten bedeutet.
Drei Punkte gehören vor die Bestellung:
- Die Brüstung tatsächlich messen. Halterungen brauchen an beiden Enden Platz, und Ecken oder Regenfallrohre kürzen das nutzbare Maß.
- Die Anzahl gegen die Leistungsgrenzen prüfen. Am Haushaltsstecker sind seit Dezember 2025 höchstens 960 Wattpeak zulässig, zwei 500-Watt-Module liegen mit 1.000 Wattpeak darüber. Die Grenzen stehen im Artikel zur zulässigen Leistung eines Balkonkraftwerks.
- Die Rahmenhöhe mit der Halterung abgleichen.
Kleinformate für Balkon, Camping und Wohnmobil
Unterhalb der Standardformate gibt es eine zweite Welt mit anderen Maßen.
Kleine gerahmte Module messen etwa 1.130 × 750 Millimeter oder 1.480 × 670 Millimeter und leisten 150 bis 220 Wattpeak. Sie wiegen 9 bis 13 Kilogramm und passen dorthin, wo ein Standardmodul nicht hingeht. Der Preis je Watt liegt allerdings deutlich über dem eines Standardmoduls, weil sich die Fixkosten für Rahmen, Glas und Anschlussdose auf weniger Watt verteilen.
Flexible Module kommen ohne Glas und ohne Aluminiumrahmen aus. Sie sind 2 bis 4 Millimeter dick, wiegen bei 100 Wattpeak nur 2 bis 3 Kilogramm und lassen sich auf gewölbte Flächen kleben. Ihre Nachteile sind ein niedrigerer Wirkungsgrad, eine kürzere Lebensdauer und der Wärmestau unter dem Modul. Worauf es bei der Befestigung ankommt, steht im Artikel zum flexiblen Solarmodul.
Faltbare Module für Powerstations liegen im aufgeklappten Zustand bei Maßen um 2.300 × 550 Millimeter für 200 Wattpeak und falten sich auf Aktenkoffergröße zusammen.
Aus den Maßen die Modulzahl rechnen
Für eine überschlägige Planung reichen drei Schritte.
Schritt 1: nutzbare Fläche messen. Länge und Breite der Fläche, abzüglich Randabstände. Auf Dächern sind 30 bis 50 Zentimeter Abstand zur Traufe und zum First üblich, auf Flachdächern kommt der Reihenabstand dazu.
Schritt 2: Belegung prüfen. Teile die verfügbare Länge durch 1.134 Millimeter (hochkant) beziehungsweise durch die Modullänge (quer) und rechne je Modul 2 bis 3 Zentimeter Fuge dazu. Runde immer ab.
Schritt 3: Leistung hochrechnen. Modulzahl × Nennleistung ergibt die Anlagenleistung in Wattpeak. Was daraus an Kilowattstunden wird, steht im Artikel zum Photovoltaik-Ertrag je Kilowattpeak.
Ein Beispiel: Eine Dachfläche von 8,0 × 4,0 Metern, abzüglich Randabstände nutzbar 7,2 × 3,2 Meter. Hochkant passen 7.200 ÷ 1.160 = 6 Module nebeneinander, in zwei Reihen übereinander (2 × 1.722 mm = 3.444 mm, passt in 3.200 mm nicht). Es bleibt bei einer Reihe mit 6 Modulen à 440 Wattpeak, also 2.640 Wattpeak. Quer montiert passen 3.200 ÷ 1.160 = 2 Reihen und 7.200 ÷ 1.750 = 4 Module je Reihe, zusammen 8 Module und 3.520 Wattpeak. Die Orientierung der Module entscheidet in diesem Fall über ein Drittel der Anlagenleistung.
Fazit
Solarmodule sind stärker genormt, als die Zahlenkolonnen in den Datenblättern vermuten lassen. Die Breite von 1.134 Millimetern gilt praktisch überall dort, wo M10-Zellen verbaut sind, und das ist heute der Regelfall. Die Länge staffelt sich in vier Stufen zwischen 1,72 und 2,28 Metern, je nach Zellzahl.
Für die Planung heißt das: Die Breite kannst du als feste Größe ansetzen, die Länge schlägst du im Datenblatt nach, und die Rahmenhöhe brauchst du für die Halterung. Mit diesen drei Werten steht die Belegung fest, bevor ein Modul bestellt ist.
Am Balkon läuft die Rechnung meist auf die Hochkantmontage hinaus, weil zwei Module dann nur rund 2,40 Meter Brüstungslänge belegen statt 3,44 Metern. Und wenn die Fläche knapp ist, lohnt der Blick auf die Leistungsdichte: Zwischen 200 und 240 Wattpeak je Quadratmeter liegen auf zwei Modulen bereits rund 150 Wattpeak Unterschied, ohne dass sich am Platzbedarf etwas ändert. Woher dieser Unterschied kommt, steht im Artikel zu n-Type-Solarmodulen.
Häufige Fragen
Welche Maße hat ein Standard-Solarmodul?
Das heute gängigste Format misst 1.722 × 1.134 Millimeter bei 30 bis 35 Millimeter Rahmenhöhe. Es enthält 108 Halbzellen im M10-Format, belegt 1,95 Quadratmeter und leistet je nach Zelltechnologie 400 bis 450 Wattpeak. Als Glas-Folie-Modul wiegt es 20 bis 22 Kilogramm, als Glas-Glas-Modul 24 bis 25 Kilogramm.
Warum sind fast alle Solarmodule 1.134 mm breit?
Die Breite folgt direkt aus dem Zellformat. Sechs nebeneinanderliegende M10-Zellen mit je 182 Millimetern Kantenlänge ergeben 1.092 Millimeter. Dazu kommen die Zwischenräume zwischen den Zellen und der Randabstand zum Rahmen, zusammen rund 42 Millimeter. Weil praktisch alle Hersteller sechs Zellen pro Reihe verbauen, ist das Maß über Marken hinweg konstant.
Wie viel wiegt ein Solarmodul?
Ein Standardmodul mit 1.722 × 1.134 Millimetern wiegt in Glas-Folie-Bauweise 20 bis 22 Kilogramm. Glas-Glas-Module derselben Größe liegen bei 24 bis 25 Kilogramm, weil die Rückseitenfolie durch eine zweite Glasscheibe ersetzt ist. Große 144-Halbzellen-Module mit 2,28 Metern Länge kommen auf 25 bis 28 Kilogramm.
Welche Modulgröße passt an einen Balkon?
Entscheidend ist die freie Brüstungslänge. Hochkant montiert, also auf der kurzen Kante stehend, belegen zwei Standardmodule je 1.134 Millimeter, zusammen rund 2,40 Meter inklusive Halterungen. Nach oben stehen sie dann 1,72 bis 1,96 Meter hoch. Quer montiert zählt die lange Kante, und zwei Module brauchen 3,44 Meter und mehr. Für die meisten Balkone ist deshalb die Hochkantmontage der praktikable Weg. Vor der Bestellung immer die tatsächliche Brüstung ausmessen.
Was bedeuten M10 und G12 bei Solarzellen?
Beide bezeichnen die Kantenlänge des Siliziumwafers, aus dem die Zellen geschnitten werden. M10 steht für 182 Millimeter und ist heute das meistverbaute Format. G12 steht für 210 Millimeter und ergibt größere, leistungsstärkere Module. Daneben gibt es rechteckige Varianten wie M10R und G12R, die eine Kante kürzen, um handlichere Modulformate zu erreichen. Das ältere M6-Format mit 166 Millimetern läuft aus.
Wie viel Watt hat ein Solarmodul pro Quadratmeter?
Ein Modul mit 22 Prozent Wirkungsgrad liefert unter Standardtestbedingungen 220 Wattpeak je Quadratmeter, weil die Testbedingungen von 1.000 Watt Einstrahlung je Quadratmeter ausgehen. In der Praxis liegen aktuelle Module zwischen 200 und 240 Wattpeak je Quadratmeter. Ein Standardmodul mit 1,95 Quadratmetern kommt damit auf 400 bis 460 Wattpeak.
Welche Rahmenhöhe haben Solarmodule?
Üblich sind 30 und 35 Millimeter, seltener 40 Millimeter. Der Wert entscheidet darüber, ob eine Halterung passt, denn Klemmen sind auf eine bestimmte Rahmenhöhe ausgelegt. Vor dem Kauf einer Halterung gehört die Rahmenhöhe des Moduls deshalb genauso auf die Liste wie Länge und Breite.
Gibt es kleinere Solarmodule für den Balkon?
Ja, unterhalb der Standardformate gibt es Module mit rund 1.130 × 750 Millimetern und 150 bis 220 Wattpeak sowie flexible Module ohne Rahmen. Sie kosten pro Watt deutlich mehr als Standardmodule und lohnen sich vor allem dort, wo der Platz ein Standardmodul ausschließt oder das Gewicht begrenzt ist.
